전자공학 보드를 위한 다층 회로 기판 PCBA 인쇄 회로 판 어셈블리

원래 장소 센즈헨
브랜드 이름 YScircuit
인증 ISO9001,UL,REACH, RoHS
모델 번호 YSPCBAC-0010
최소 주문 수량 1개 부분
가격 0.04-5$/piece
포장 세부 사항 거품 면 + 통 + 스트랩
배달 시간 2-8 일
지불 조건 T/T,PayPal, 알리바바 지불
공급 능력 251,000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
재료 FR4 사이즈 고객 요청에 따르면
절차 침지 금 / 가느다란 조각 / 집회 표면 마감 HASL / HASL-LF / ENIG
구리 두께 0.5OZ-6OZ 상품 이름 회로 기판 조립체
애플리케이션 가전제품 타입 전자 보드
하이 라이트

다층 회로 기판 PCBA

,

회로판 PCBA 인쇄 회로 판 어셈블리

,

전자공학 PCBA 인쇄 회로 판 어셈블리

메시지를 남겨주세요
제품 설명

PCB 공장 인쇄 회로 기판 PCBA 맞춘 다층 모든 PCB가 조립체 설계와 제조를 팝니다

파트 1 : PCBA가 무엇입니까?
프린트 회로 기판 조립은 축전기와 저항기와 IC (집적 회로)과 같은 전자 부품으로 모여진 회로판을 언급하는 임기입니다. PCBA는 LED 라이트에서부터 전자적 트럭까지, 어떤 것의 반제품일 수 있습니다. 피크바스의 통합은 복잡한 전기적 제품의 시스템입니다. 피크바스가 구내로 설치될 때, 그들은 박스 구조 또는 최종 생성물이 됩니다.

접합부가 적당히 일한다는 것을 보증하기 위해, 자재는 용접되거나 비어 있는 회로판에 삽입되고, 그들의 성능을 테스트하기 위해 면밀히 살피었습니다.
베어 피씨비는 부식에게서 구리를 보호하기 위해 절연재와 동박과 코팅에 의해 형성된 시트로 구성됩니다. PCBA가 모든 모이는 전자 부품을 장착하는 동안.
요즈음, 거의 모든 성분은 회로판에 설치된 표면일 수 있습니다. 통공 기술은 여전히 사용중이 그러나 더 적고 인쇄 회로 판 어셈블리에서 더 적습니다.
파트 2 : 맞춘 PCBA를 얻는 방법
이 부문에, 우리는 맞춘 PCBA를 만드는 방법에 살펴볼 것입니다.
Step1. 맞춘 PCB를 설계하는 것에 첫 번째 단계는 스키마틱 뷰를 만들음에 있어 있습니다.
필요한 컴포넌트는 캔버스에 위치하고 그들의 핀이 전기 접속을 대표하는 전선으로 연결됩니다. 요소는 설계 소프트웨어의 일부분인 구성 요소 라이브러리로부터 보통 잡힙니다.
예를 들면 사용되는 패키지의 타입에 따라 동일 구성 요소의 다중 변형이 있을 수 있습니다 듀얼인라인 팩키지 또는 표면 설치용 칩. 일괄은 스키마틱 뷰에서 똑같은 것 보일 수 있지만, 이사회가 실제로 설계되는 레이아웃도에 매우 다릅니다.
성분과 그들의 전기 접속과 전력과 지상은 별문제로 하고 신호는 또한 필요합니다. 또한, 연결기는 힘과 지상을 위해 한 거처를 만들기 위해 PCB에 위치하여야 합니다. 이사회는 또한 전위차계와 LED 기타 등등과 같은 외부장치에 연결되도록 요구됩니다.

이스코이르쿠이트 HDI PCB 제조 능력 개관
특징역량
레이어 총수4-60L
유용한 HDI PCB 기술1+N+1
2+N+2
3+N+3
4+N+4
5+N+5
어떠한 레이어
두께0.3mm-6mm
최소 선로 폭과 공간0.05 mm/0.05mm(2mil/2mil)
BGA는 떨어집니다0.35 밀리미터
민 레이저 뚫린 사이즈0.075 mm(3nil)
민 기계적 뚫린 사이즈0.15 mm(6mil)
레이저홀을 위한 종횡비0.9:1
관통 홀을 위한 종횡비16:1
표면가공도HASL, 무연성 HASL, ENIG, 침적식 주석, OSP, 이머젼 실버, 하드골드를 전해도금시킨 골드 핑거, 선택적 OSP, ENEPIG.etc.
비아 필 선택그를 통해 또한 전도성 있는 또는 비전도성 에폭시는 그리고 나서 완성하고 위에 도금처리한 채로 도금되고 채워집니다
구리는 이행했습니다, 은이 이행했습니다
구리 도금된 폐쇄 를 경유하는 레이저
등록±4mil
솔더 마스크녹색이고 빨갛, 푸르, 하얗, 검, 자주빛이, 무광택 검정색, 광택이 없는 green.etc.





이스코이르쿠이트는 배달 시간 정상적으로 이사회를 지녔습니다
layer/m2S<1㎡S<3㎡S<6㎡S<10㎡S<13㎡S<16㎡S<20㎡S<30㎡S<40㎡S<50㎡S<65㎡S<85㎡S<100㎡
1L4wds6wds7wds7wds9wds9wds10wds10wds10wds12wds14wds15wds16wds
2L4wds6wds9wds9wds11wds12wds13wds13wds15wds15wds15wds15wds18wds
4L6wds8wds12wds12wds14wds14wds14wds14wds15wds20wds25wds25wds28wds
6L7wds9wds13wds13wds17wds18wds20wds22wds24wds25wds26wds28wds30wds
8L9wds12wds15wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
10L10wds13wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
12L10wds15wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
14L10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
16L10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds

 30wds

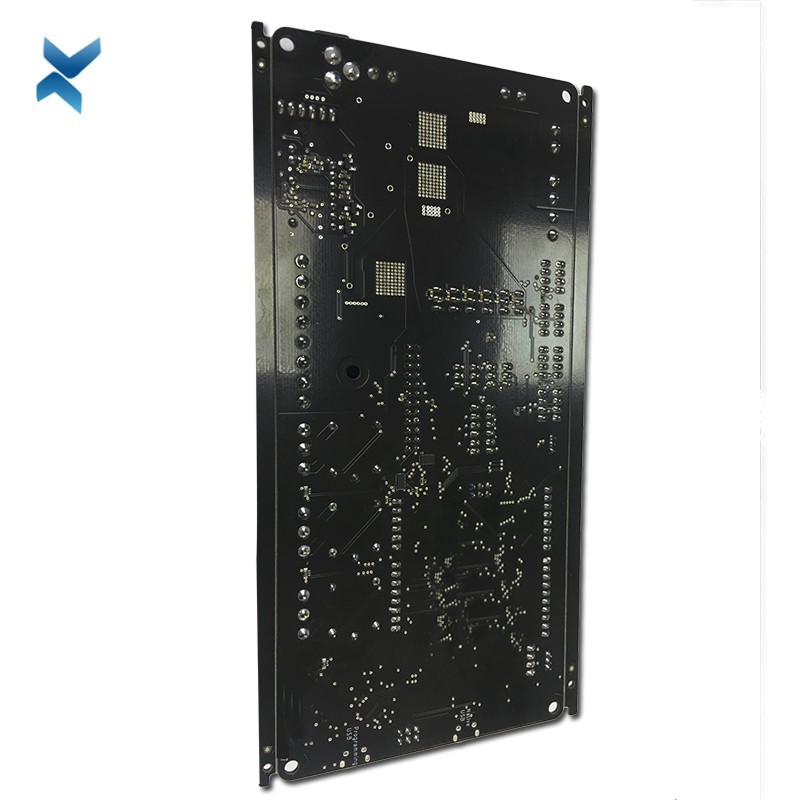

전자공학 보드를 위한 다층 회로 기판 PCBA 인쇄 회로 판 어셈블리 0

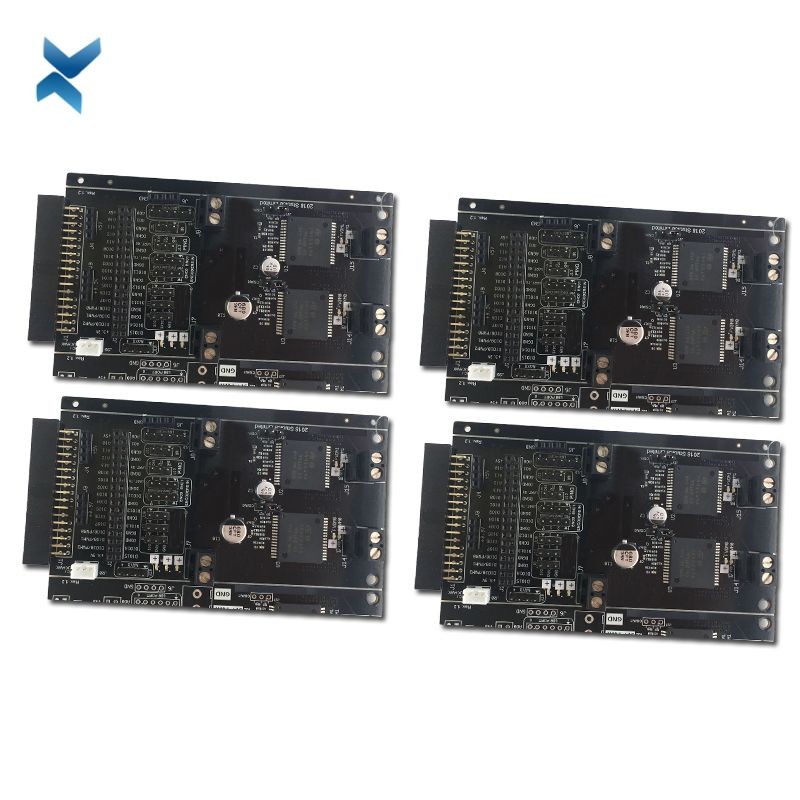

전자공학 보드를 위한 다층 회로 기판 PCBA 인쇄 회로 판 어셈블리 1

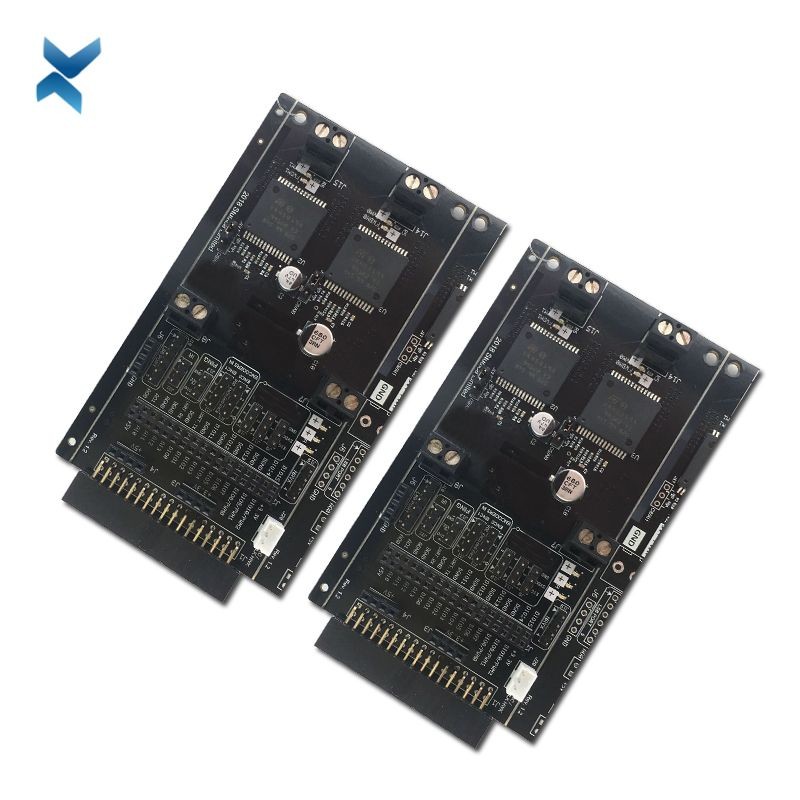

전자공학 보드를 위한 다층 회로 기판 PCBA 인쇄 회로 판 어셈블리 2

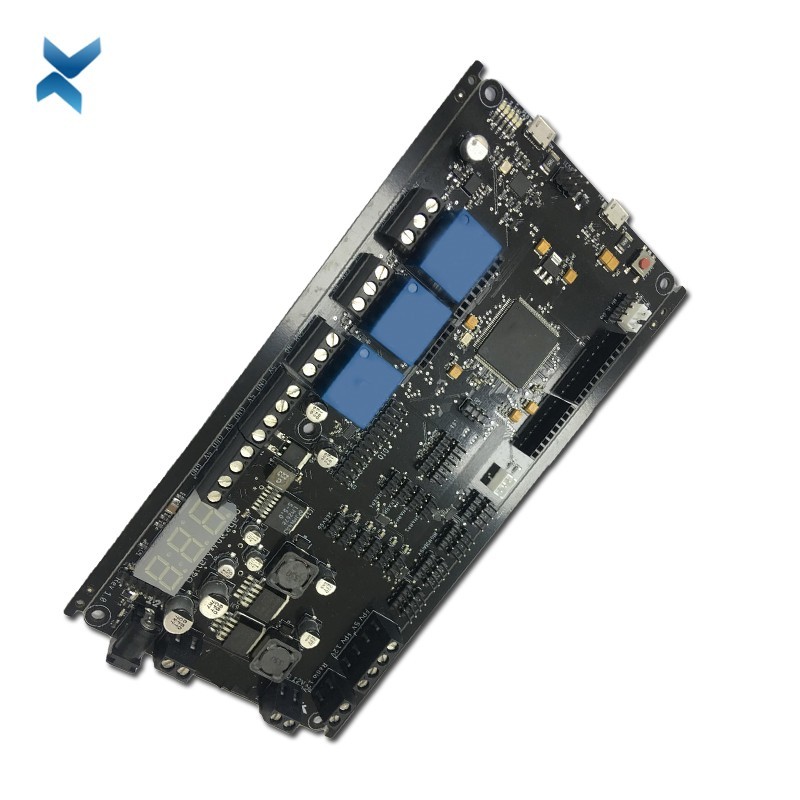

전자공학 보드를 위한 다층 회로 기판 PCBA 인쇄 회로 판 어셈블리 3
