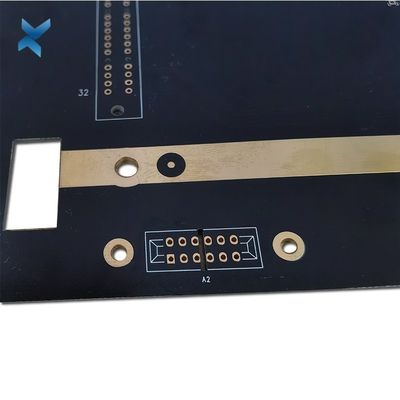

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층

  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
원래 장소 센즈헨
브랜드 이름 YScircuit
인증 ISO9001,UL,REACH, RoHS
모델 번호 YS-LS-0002
최소 주문 수량 1개 부분
가격 0.04-5$/piece
포장 세부 사항 거품 면 + 통 + 스트랩
배달 시간 2-8 일
지불 조건 T/T,PayPal, 알리바바 지불
공급 능력 251,000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
재료 FR4 사이즈 68*18cm
절차 침지 금 / 가느다란 조각 표면 마감 HASL/HASL-LF/ENIG/OSP
레이어 10층 두께 2.4mm
애플리케이션 철도 시스템 이름 철도 시스템 PCB
하이 라이트

산업적 빠른 차례 인쇄 회로 판 어셈블리

,

빨리 인쇄 회로 판 어셈블리 10Layers를 돌리세요
메시지를 남겨주세요
제품 설명

E-카를 위한 이스코이르쿠이트 PCB 10 층 신속 배달 인쇄 회로 기판



단기거래 PCB 제작에서 찾습니다

당신이 단기거래 PCB 제작을 위해 시장에 나와 있을 때, 시기는 비판적입니다.

그러나, 속도는 모든 것이 아닙니다 - 시제품을 만드는 것으로부터 대량 생산에, 제조 절차의 페이즈당 동안 중요한 바로 그때 품질이 있습니다.



이스코이르쿠이트에, 우리는 사크리프아이싱 품질 없이 속도를 제공합니다.

우리의 국내 근해 제조 설비류와 기술 수준 생산 능력은 당신에게 표준 요금에 있는 항공 우주 품질을 줍니다.

생산 작업을 완료하기 위한 단순 프로토타입으로부터, 우리는 100% 시간을 엄수하는 개런티로 당신의 시각표에 그 일을 끝냅니다.



이스코이르쿠이트는 배달 시간 정상적으로 이사회를 지녔습니다
layer/m2 S<1㎡ S<3㎡ S<6㎡ S<10㎡ S<13㎡ S<16㎡ S<20㎡ S<30㎡ S<40㎡ S<50㎡ S<65㎡ S<85㎡ S<100㎡
1L 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2L 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4L 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6L 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8L 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10L 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds



배달 시간 이스코이르쿠이트 PCB 제작 가장 빠른 엑스퍼다이트
  0-0.5m2 0.5-1m2 1-3m2 3-5m2 5-10m2
1-2L 24H 24H 3wds 4wds 5wds
4L 24H 48H 4wds 5wds 6wds
6L 48H 48H 4wds 6wds 6wds
8L 48H 36H 5wds 6wds 8wds



Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 0

이스코이르쿠이트 PCB 역량
기술적 지표 집단 뱃치 작은 묶음 샘플
기재 FR4 정상적 Tg 성이이 S1141,KB6160 (무연성 과정에 적합하지 않은)
중앙 Tg HDI에 대해, 다수이 층을 이룹니다 : SY S1000H,ITEQIT158.TU-662
높은 Tg 두꺼운 구리를 위해, 높층을 이룹니다 : SY S1000-2 ;ITEQIT180A ;이솔라 :FR408R ;370HR ;TU-752 ;
무독성 중앙 Tg :SYS1150G.H160HF ;높은 Tg : SYS1165
높은 CTI CTl≥600 SY S1600
고주파 로저스, 아리온, 타코닉, SY SCGA-500.S7136
고속도 SYS7439,TU-862HF.TU-872SLK ;이솔라 :l-Speed.1-Tera@MT40 ;
플렉스 마테리아 토대 접착제 없습니다 :듀폰 AK 싱양더블유 타입, 파노소닉 RF-775 ;
커버레이 SY SF305C.Xingyang 오-타입
특별한 PP 노플로우 PP :VT-447LF.Taiguang 370BL 아리온 49N
요업 충진 접착제 sheetRogers4450F
PTFE 접착제 sheetArion6700.Taconic FR-27/FR-28
이중의 측면을 가진 코팅 페싱양 N-1010TF-mb
금속판대 버기스트 알루미늄 기반, 차오선 알루미늄 기반, 카퍼베이스
특정 고열 저항 강성 Pl : TenghuiVT-901.Arion85N.SY S260(Tg250)
고열 전도성 재료 : 92ML
순수한 요업 마테날 : 여자졸업생 세라믹.알루미늄 질화물 자기
BT 재료 : 대만 난야 NGP-200WT
레이어 FR4 20 36 48
Rigid8Flex/(Flex) 16(6) 16(6) 24(6)
고주파 혼합된 엷은 조각 모양 12 12 20
100% PTFE 6 6 10
HDI 4 단계 4 단계 4 단계
기술적 색인 집단 뱃치 작은 묶음 샘플
배달 사이즈 최대(MM) 1200*560 1200*560 1200*560
(밀리미터) 분(MM) 20*20 10"10 5*10
마감 보드 두께 최대(MM) 10
분(MM) 0.3
폭 /는 벌어집니다 내부(밀리리터) 0.5OZ 토대 쿠퍼 : 3/3 1.0OZ 토대 구리 : 4/42.0OZ 토대 코포에르 : 516
3.0OZ 토대 쿠퍼 : 7/9 4.0OZ 토대 구리 : 8/12 5.0OZ 토대 구리 : 10/15
6.0OZ 베이스쿠퍼 : 12/18 10OZ 베이스카퍼 : 18/24 12OZ 토대 구리 : 20/28
외부적입니다 (밀리리터) 1/3OZ 토대 구리 : 3/3 0.5OZ 토대 구리 : 4/4 1.0OZ 토대 구리 : 5/5
2.0OZ 토대 쿠퍼 : 6/8 3.0OZ 토대 구리 : 7/10 4.0OZ 토대 구리 : 8/13
5.0OZ 토대 쿠퍼 : 10/16 6.0OZ 토대 구리 : 12/18 10OZ 토대 구리 :18/24
12OZ 토대 구리 : 20/28150Z 토대 구리 : 24/32
선 폭
허용한도		 >5.0 밀리리터 ±20% ±20% ±1.0mil
≤5.0 밀리리터 ±1.0mil ±1.0mil ±1.0mil
드릴링 민 레이저(MM) 0.1 0.1 0.1
민 CNC(MM) 0.2 0.15 0.15
맥스 CNC 드릴 비트 (밀리미터) 6.5 6.5 6.5
민 절반 홀(MM) 0.5 0.4 0.4
PTH 홀(MM) 일반 ±0.1 ±0.075 ±0.075
압착구 ±0.05 ±0.05 ±0.05
(원추형인) 구멍 각도 상위 diameters≤6.5mm의 폭 :800,900,1000,1100 : 상위 diameters≤65mm의 폭 :900;
깊이 조절 드릴링 (밀리미터)의 프시젼 ±0.10 ±0.075 ±0.05
한 시드드의 눈이 먼 CNC 홀의 수 ≤2 ≤3 ≤4
구멍 간격 (의학적인 군인 다른 네트워크가 자동차를 탑니다) 밀리미터 를 경유하는 최저치 0.5 0.45 0.4
(다른 네트워크, 일반적 산업 제어와 가전제품) 밀리미터를 간격을 두는 것을 통해 최소입니다 0.4 0.35 0.3

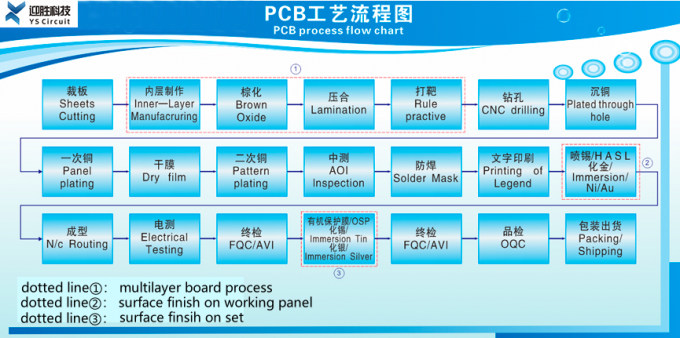

이스코이르쿠이트 프린트 회로는 생산 과정에 탑승합니다

流程图





PCB 스택업

제조에 어떻게 좋은 PCB 스택-업? - 뉴스 블로그 - 헤드피크비--전문적 PCB 서비스 공급자

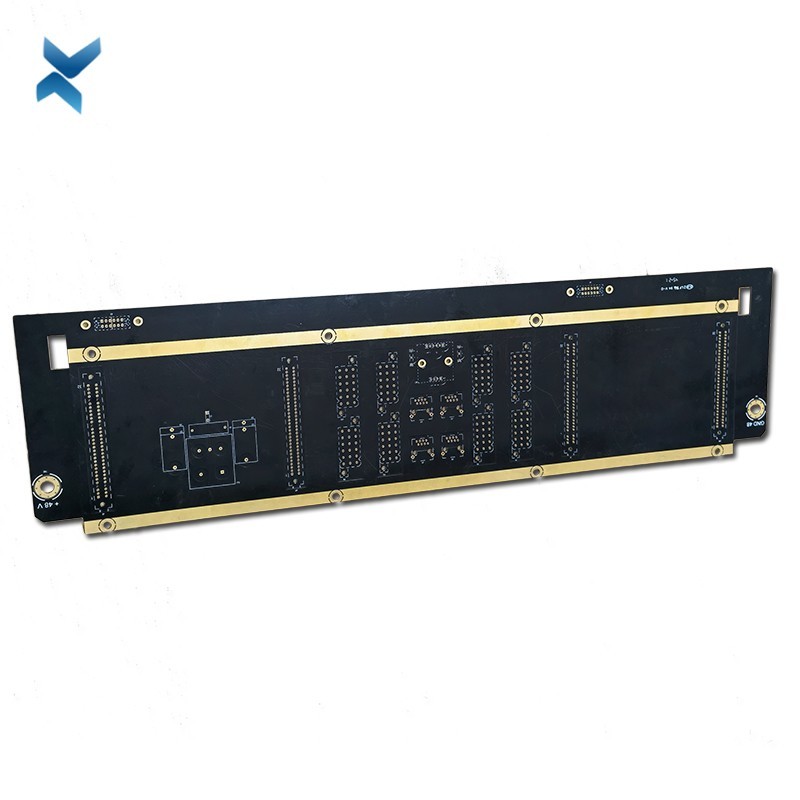

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 3

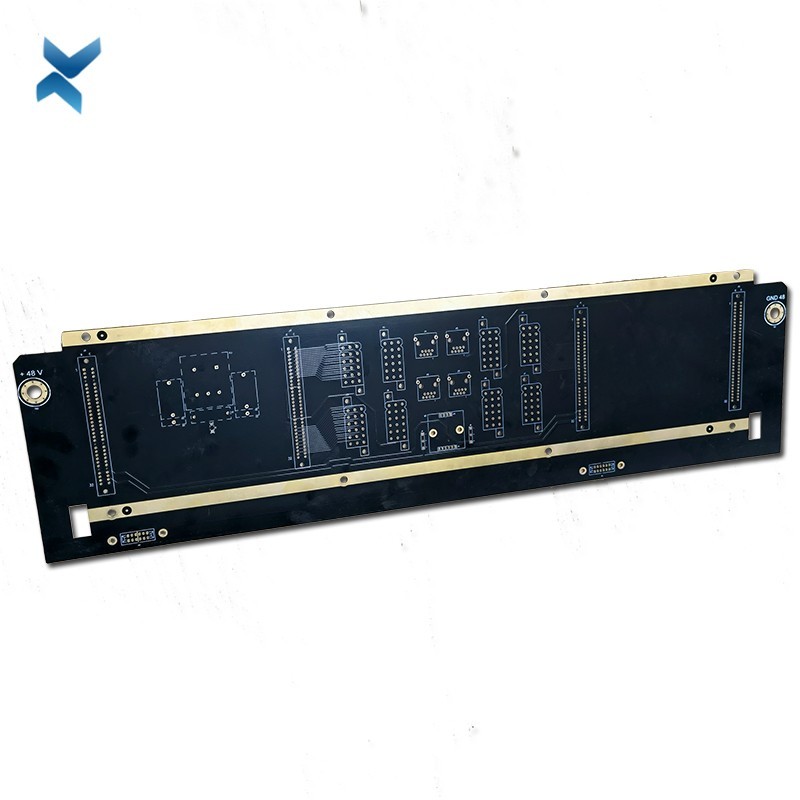

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 4

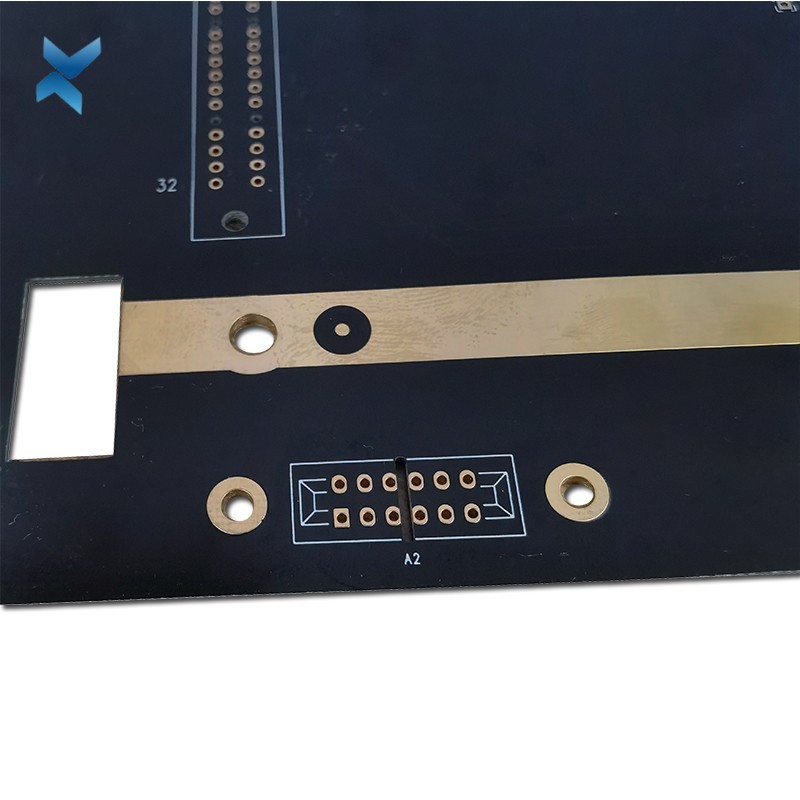

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 5

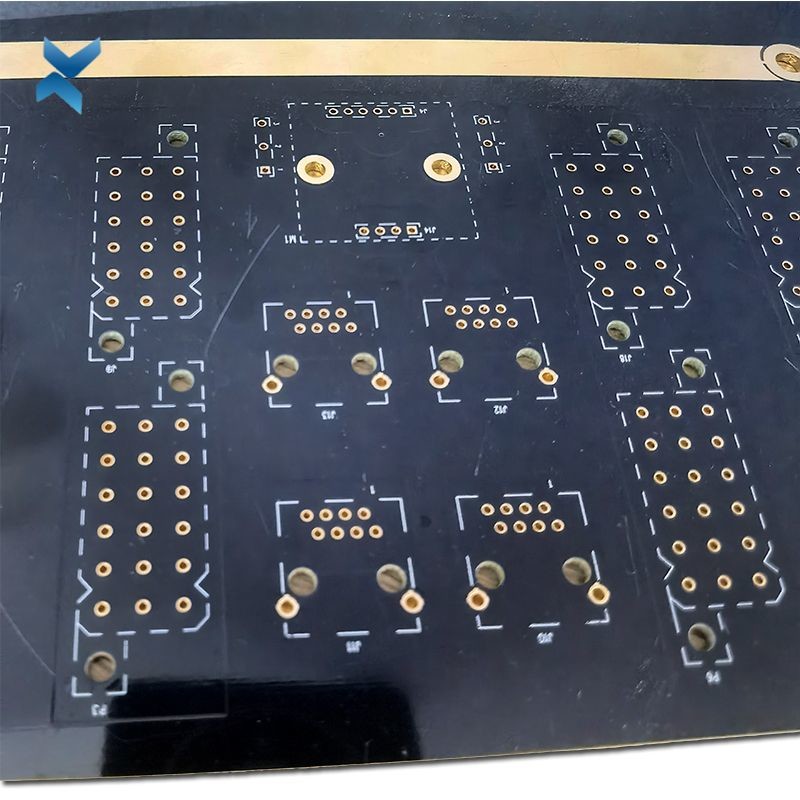

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 6

Ｅ 차 철도 시스템을 위한 산업적 빠른 차례 인쇄 회로 판 어셈블리 10 층 7



FQA



1. 당신이 어떤 종류의 PCB를 원합니까?
우리는 친절하게 당신에게 다양한 PCB 제품을 제공합니다, 그것의 정상적 PCB(1-20Layer), 무거운 쿠퍼 이사회, 하드골드를 포함하여
이사회, FPC, 플렉스 리지드 이사회, HDI와 메탈 피씨비 기타 등등.샘플을 위해, 작은 -크기를 위해 그리고 질량 제품을 위해.



2. 당신은 최소 명령량을 가지고 있습니까?
예, 우리는 모두 국제 질서가 진행중인 MOQ를 가지고 있도록 요구합니다.

당신이 다시 파는 것을 기대하고 있지만 훨씬 적은 양에서, 우리가 당신에게 웹사이트를 살펴보기를 권고하면.



3. 평균 안내 시간이 무엇입니까?
샘플을 위해, 생산 소요 시간은 4 일에 대한 것입니다.

대량 생산을 위해, 생산 소요 시간은 저장고 대금을 받은지 8-12 일 뒤에 있습니다.

(1) 우리가 당신의 예금을 받아들이게 하고 (2) 우리가 당신의 제품을 위한 당신의 최종 승인을 가지고 있을 때 생산 소요 시간은 효력이 생깁니다.

만약 우리의 생산 소요 시간이 당신의 기한과 함께 일하지 않으면, 당신의 판매로 당신의 요구조건을 세밀히 조사하세요.

전례에서 우리는 당신의 필요를 수용하는 것을 할 것입니다. 대부분의 경우에 우리는 그렇게 할 수 있습니다.



4. 짧은 시간, 예를 위한 2-3days에 PCBs를 완성하시겠습니까?
우리는 PCB 제조업을 가속하고 2-3 근무일 이내에 일을 끝낼 수 있습니다. 그러나 러시 요금이 있을 것입니다.


5. 적절한 문서를 공급하시겠습니까?
예, 우리는 분석 증명서 / 적합성을 포함하여 대부분의 문서화를 제공할 수 있습니다 ; 보험 ; 식자재원산지정보와 요구한 다른 수출 서류.
