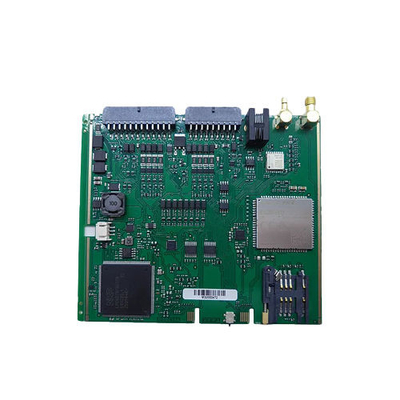

2.0mm PCB 프로토타입 제작 서비스 퀵 턴 PCB 보드 조립 8 레이어
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 8 층 | PCB 두께 | 2.0MM |
|---|---|---|---|
| PCB 사이즈 | 100*140mm | 구성 요소 최소. 패키지 | 01005 |
| 최소 핀 | 0.3 밀리미터 | 최소 BGA 피치 | 0.3 밀리미터 |
| 애플리케이션 | 산업 대조 | 표면 마감 | 침지 금 |
| 강조하다 | 8 레이어 pcb 프로토타입 제작 서비스,2.0mm pcb 프로토타입 제작 서비스,2.0mm 퀵 턴 pcb 보드 |
||
제품 설명
지능형 산업 제어 장비 프로토타입 PCB 조립
*프로토타입 PCB 조립은 무엇입니까?
프로토타입 PCB 조립은 제품 개발의 초기 단계의 중요한 부분이며 회로 설계의 실현 가능성을 신속하게 확인하는 데 사용됩니다.
* 프로토타입 PCB 조립의 특징은 무엇입니까?
- 빠른 프로토타입 제작:소량 (일반적으로 몇 개에서 수십 개) 빠른 생산을 지원합니다. 배달 완료 7-15 일, 설계 검증을 가속화합니다.
- 유연한 조정:디자인은 언제든지 수정될 수 있습니다 (예를 들어, 부품 교체, 배선 조정), 시행착오 비용을 줄일 수 있습니다.
- 기능 테스트:시험 회로 기능 (시그널 전송, 전력 안정성 등) 을 직접 조립 후 설계가 기대에 부응하는지 확인합니다.
* 프로토 타입 PCB 조립 애플리케이션
- 새로운 제품 개발 초기 단계 (예를 들어 지능형 하드웨어, 의료 장비, 산업 제어판)
- 설계 검증 및 디버깅 (회로 문제를 찾아 해결하고 레이아웃을 최적화)
- 생산 전 검증 (제조 품질, 부품 호환성 등 생산 과정의 실현 가능성을 확인)
*기술니칼 파라미터
|
PCB 조립 능력 |
|||||
|
항목 |
정상 |
특별 |
|||
|
SMT A모두들 |
PCB (SMT용) 스펙제정 |
길이 그리고너비 L* W) |
최소 |
L≥3mm, W≥3mm |
L<2mm |
|
최대 |
L≤800mm,W≤460mm |
L > 1200mm,W> 500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.2mm |
T<0.1mm |
||
|
가장 두꺼운 |
4 mm |
T>4.5mm |
|||
|
SMT 부품 사양제정 |
오정렬D임센션 |
최소 크기 |
0201 ((0.6mm*0.3mm) |
01005 ((0.3mm*0.2mm) |
|
|
최대 크기 |
200 * 125 |
200 * 125 |
|||
|
부품 두께 |
T≤15mm |
6.5mm |
|||
|
QFP,SOP,SOJ (다중 핀) |
핀 공간 미니 |
00.4mm |
0.3mm≤ Pitch <0.4mm |
||
|
CSP/ BGA |
분자공간 |
0.5mm |
0.3mm≤Pitch<0.5mm |
||
|
DIP A모두들 |
PCB 사양 |
길이 그리고너비 L* W) |
최소 |
L≥50mm, W≥30mm |
L<50mm |
|
최대 |
L≤1200mm, W≤450mm |
L≥1200mm,W≥500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.8mm |
T<0.8mm |
||
|
가장 두꺼운 |
3.5mm |
T>2mm |
|||
*PCB 단점 솔루션
 |
|
|
|
|
|
|
|
*DQS 팀의 장점
- 정해진 시간에 D유출:
-
- 소유한 PCBA 공장 15,000m2
- 13개의 완전 자동 SMT 라인
- 4 DIP 조립 라인
2.Q품질 보장:
-
- IATF, ISO, IPC, UL 표준
- 온라인 SPI, AOI, 엑스레이 검사
- 제품의 합격률은 99.9%에 달합니다.
3프리미엄S서비스:
-
- 24시간 답변
- 완벽한 판매 후 서비스 시스템
- 프로토타입에서 대량 생산
