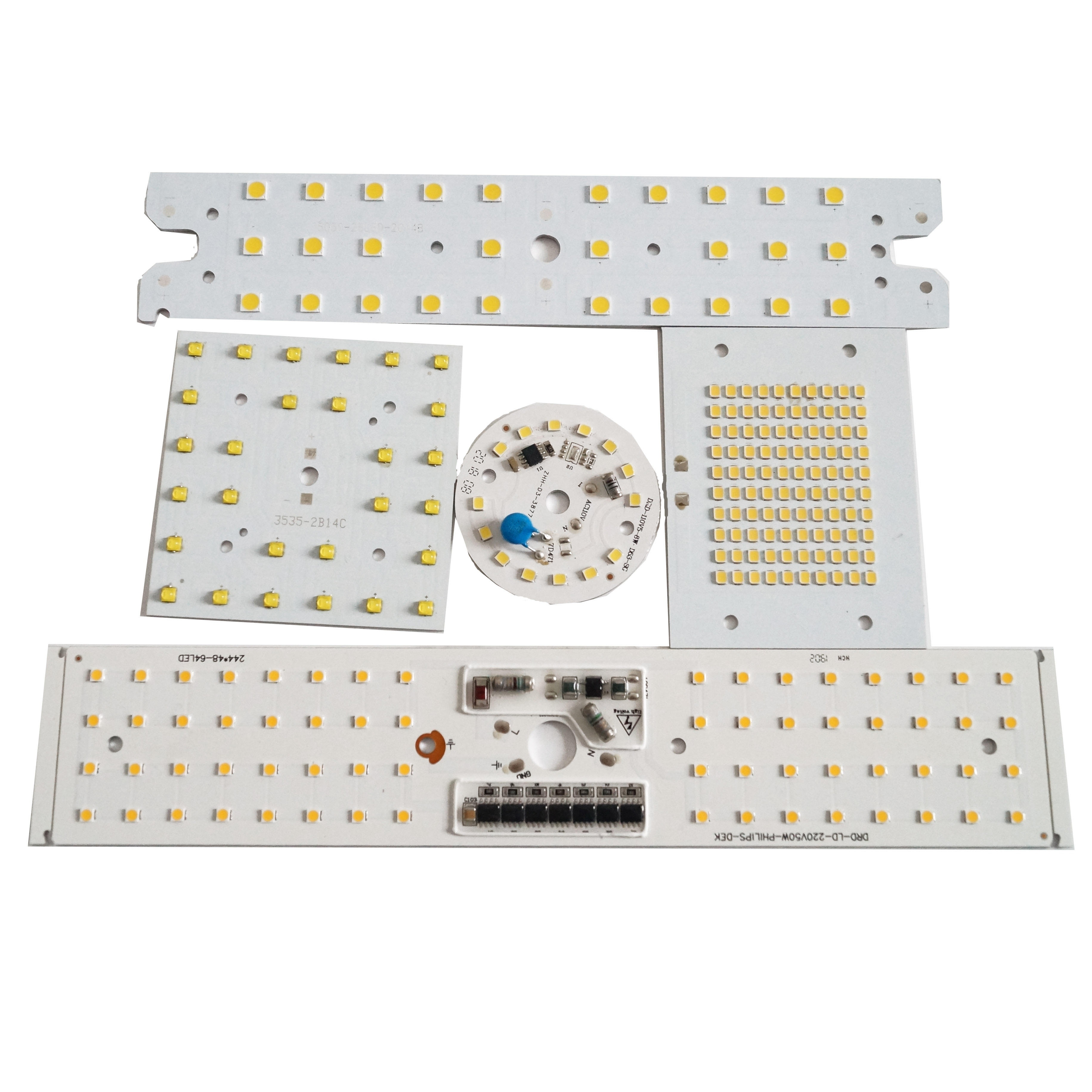

2층 플렉시블 멀티레이어 PCB 어셈블리 디지털 LED용

Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x레이어 | 2 층 | Material | Aly |
---|---|---|---|
판 두께 | 0.5 밀리미터 | 표면 마감 | HASL |
핀 공간 | 0.2 밀리미터 | 애플리케이션 | ~ 주도의 |
강조하다 | 유연한 다층 PCB 조립,LED 멀티레이어 PCB 어셈블리,유연한 디지털 PCB 조립 |
LED용 2층 유연 PCB 조립
유연 PCB 조립은 무엇입니까?
유연 PCB 조립 (Flex PCBA) 은 유연한 인쇄 회로 보드 (Flex PCB) 에 전자 부품을 장착하고 용접하는 과정입니다.전통적인 딱딱한 PCB에 대한 가벼운 대안이 집합체는 유연성, 공간 절약 또는 동적인 움직임이 필요한 응용 프로그램에서 사용됩니다.
✔ 굽힐 수 있고 가벼운 것
✔ 고밀도 인터커넥트 (high-density interconnects)
✔ 내구성 PCB 는 딱딱 한 PCB 보다 진동, 충격, 기계적 스트레스 에 더 잘 저항 합니다.
✔ 얇고 가벼운 것 ∙ 착용 가능한 기술, 의료기기, 항공기 등에 이상적입니다.
* 유연한 PCB 조립 프로세스?
1. 플렉스 PCB 제조
-
-
- 폴리아미드 (PI) 또는 PET 물질로 만들어집니다. (직한 FR4 대신)
- 계층은 다음과 같습니다.
- 유도성 흔적 (황)
- 접착층
- 커버 레이 (연금 마스크와 같은 보호 필름)
-
2. 솔더 페이스트 적용 (플렉스 PCB에 대한 SMT)
-
-
- 레이저 절단 스텐실은 유연한 PCB 패드에 용접 페이스트를 적용합니다.
- 어려움:
- 플렉스 PCB는 얇고 용접 도중 왜곡 될 수 있습니다.
- 정확한 온도 조절이 필요합니다.
-
3. 컴포넌트 배치
-
-
- 픽 앤 플라스 기계는 SMD 구성 요소 (레시스터, IC 등) 를 장착합니다.
- 위기:
- 큰 부품을 구부러진 부위에 가까이 놓지 마십시오.
- 필요 한 경우, 단단 한 지지물 을 사용 한다.
-
4. 재공류 용접
-
-
- 고체 PCB보다 낮은 최고 온도 (~ 230 ~ 250 ° C) 를 사용하여 폴리마이드의 손상을 피합니다.
- 제어 된 난방/냉각은 변형을 방지합니다.
-
5. 구멍 을 통과 하는 조립 (필요한 경우)
-
-
- 플렉스티지드 PCB는 뚫린 구멍 (PTH) 을 장착할 수 있습니다.
- THT 부품에는 수동 용접이 종종 필요합니다.
-
6. 검사 및 시험
-
-
- 자동 광학 검사 (AOI) 오차 정렬 또는 용매 결함 검사
- 엑스레이 검사 (AXI) 은 숨겨진 관절을 검사합니다 (예: BGA 아래).
- 융통성 테스트 굽기/팽창 상태에서의 내구성을 확인합니다.
-
- 네* 유연 PCB 조립의 종류?
- 네유형- 네 | - 네설명- 네 | - 네신청서- 네 |
---|---|---|
- 네단면 플렉스 PCBA- 네 | 한쪽의 부품 | 단순한 웨어러블 기기, 센서 |
- 네이중 면 플렉스 PCBA- 네 | 양쪽의 부품. | 카메라, 의료기기 |
- 네다층 플렉스 PCBA- 네 | 3개 이상의 전도층이 있습니다. | 고속 전자 (5G, 항공우주) |
- 네딱딱한 플렉스 PCBA- 네 | 딱딱하고 융통성 섹션을 결합합니다. | 접이식 전화기, 군사 시스템 |
DQS 전자 그룹은 중국의 선도적인 EMS 회사 중 하나입니다, 우리는 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 환영 무료 인용을 얻기 위해 우리에게 Gerber 파일을 보내십시오.우리의 이메일:sales@dqspcba.com
* 기술니칼 파라미터
PCB 조립 능력 |
|||||
항목 |
정상 |
특별 |
|||
SMT A모두들 |
PCB (SMT용) 스펙제정 |
길이 그리고너비 L* W) |
최소 |
L≥3mm, W≥3mm |
L<2mm |
최대 |
L≤800mm,W≤460mm |
L > 1200mm,W> 500mm |
|||
두께 (( T) |
가장 얇은 |
00.2mm |
T<0.1mm |
||
가장 두꺼운 |
4 mm |
T>4.5mm |
|||
SMT 부품 사양제정 |
오정렬D임센션 |
최소 크기 |
0201 ((0.6mm*0.3mm) |
01005 ((0.3mm*0.2mm) |
|
최대 크기 |
200 * 125 |
200 * 125 |
|||
부품 두께 |
T≤15mm |
6.5mm |
|||
QFP,SOP,SOJ (다중 핀) |
핀 공간 미니 |
00.4mm |
0.3mm≤ Pitch <0.4mm |
||
CSP/ BGA |
분자공간 |
0.5mm |
0.3mm≤Pitch<0.5mm |
||
DIP A모두들 |
PCB 사양 |
길이 그리고너비 L* W) |
최소 |
L≥50mm, W≥30mm |
L<50mm |
최대 |
L≤1200mm, W≤450mm |
L≥1200mm,W≥500mm |
|||
두께 (( T) |
가장 얇은 |
00.8mm |
T<0.8mm |
||
가장 두꺼운 |
3.5mm |
T>2mm |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
- 정해진 시간에D유출:
-
- 소유한 PCBA 공장 15,000m2
- 13개의 완전 자동 SMT 라인
- 4 DIP 조립 라인
2.Q품질 보장:
-
- IATF, ISO, IPC, UL 표준
- 온라인 SPI, AOI, 엑스레이 검사
- 제품의 합격률은 99.9%에 달합니다.
3프리미엄S서비스:
-
- 24시간 답변
- 완벽한 판매 후 서비스 시스템
- 프로토타입에서 대량 생산
