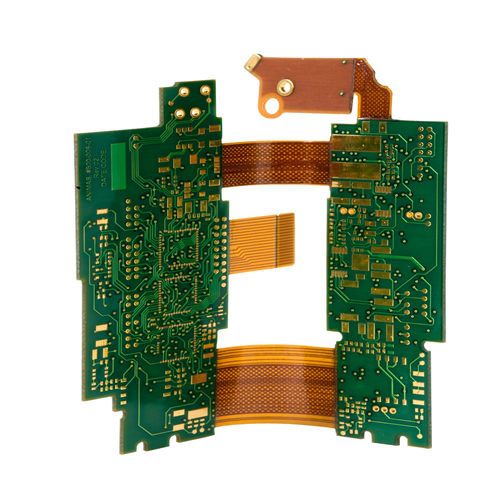

페이스 메이커 메인보드 3D 프린트 회로 보드 딱딱한 유연 PCB 제조

안정적이고 충격 저항성 경직 플렉스 PCB 페이스메이커 메인보드 제조

* 무슨이딱딱한 플렉스 PCB?

딱딱-유연 PCB는 딱딱한 인쇄 회로 보드와 유연한 회로 보드를 결합한 복합 구조 회로 보드입니다. 그것은 주로 딱딱하고 유연한 두 부분으로 구성됩니다.딱딱한 층은 전통적인 PCB 재료 (FR-4와 같은) 로 만들어집니다., 안정적인 전기 성능과 기계적 강도를 제공합니다. 유연한 층은 폴리마이드 또는 폴리에스터와 같은 유연한 회로 재료로 만들어집니다.높은 굴곡 및 접힘 저항을 가진이 둘은 특수 접착제 또는 용접 과정에 의해 연결되어 있습니다.

*딱딱하고 유연한 PCB의 특징

• • 딱딱하고 유연한 조합: 딱딱한 부분은 핵심 구성 요소를 지지하고 유연한 부분은 구부러집니다.

  • 공간 절약: 케이블을 교체하고 장치의 크기를 줄이십시오 (느다란 디자인과 가벼운 디자인에 적합합니다).

  • 높은 굴절 저항: 유연한 부분은 반복적으로 굴절 할 수 있습니다 (수 백만 번의 수명).

  • 신호 안정성: 딱딱한 부분은 초고속 신호 전송을 보장하고 간섭을 줄입니다.

  • 강한 신뢰성: 진동 방지, 고 온도 저항, 복잡한 환경에 적응.

  • 단순화 된 조립: 통합 설계, 용접 지점을 줄이고 비용을 줄입니다.

*딱딱한 플렉스 PCB의 응용

• • 소비자 전자제품: 스마트 폰, 태블릿, 스마트 시계, 디지털 카메라, 휴대용 카메라 등, 내부 공간을 절약하는 데 사용됩니다.다기능 통합을 달성하고 접이 가능한 설계의 요구를 충족시킵니다..
  • 의료 장비: 심장 박동기, 의료 영상 장비, 휴대용 의료 기기, 장착 가능한 장치 등, 복잡한 인간 환경에 적응하고 유연한 연결을 달성합니다.
  • 항공우주: 항공기 기기판, 항법 시스템, 통신 장비, 레이더 시스템 등, 가볍고 높은 신뢰성 및 극단적인 환경에 대한 저항성의 요구 사항을 충족합니다.

*기술니칼 파라미터

항목	스펙트럼
층	1~64
판 두께	00.1mm-10mm
소재	FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등
최대 패널 크기	800mm × 1200mm
분 구멍 크기	0.075mm
최소 선 너비/공간	표준:3밀리 (0.075mm)  앞장서2밀리
이사회 개요 용인	士0.10mm
단열층 두께	00.075mm ~ 5.00mm
외층 구리 두께	18um-350um
구멍 뚫기 (기계)	17um-175um
마감 구멍 (기계)	17um-175um
지름 허용 (기계)	00.05mm
등록 (기계)	00.075mm
측면 비율	17:01
솔더 마스크 타입	LPI
SMT 미니. 용접 마스크 너비	00.075mm
최소 용매 마스크 면허	00.05mm
플러그 구멍 지름	00.25mm-0.60mm







*PCB 단점 솔루션



PCB 프로토타입	펠렉스 PCB	딱딱한 플렉스 PCB	세라믹 PCB
무거운 구리 PCB	HDI PCB	고주파 PCB	고 TG PCB







*DQS 팀의 장점

1. 정해진 시간에D유출:

• • 소유한 PCBA 공장 15,000m2
  • 13개의 완전 자동 SMT 라인
  • 4 DIP 조립 라인



     2.Q품질 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, 엑스레이 검사
  • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

• • 24시간 답변
  • 완벽한 판매 후 서비스 시스템
  • 프로토타입에서 대량 생산
