일방적인 재발성 단단한 플렉스 회로 보드 폴리마이드 PCB 노란색 소프트 보드
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 1 층 | 두께 | 0.1 밀리미터 |
|---|---|---|---|
| 원료 | PI | 민. 선 폭 / 공간 | 0.1/0.1mm |
| 표면 처리 | ENIG | 애플리케이션 | 가전제품 |
| 인증서 | UL, IATF16949, ISO & Reach | ||
| 강조하다 | 재부착 가능한 딱딱한 플렉스 회로판,노란색 딱딱한 플렉스 회로판,릴레이블 폴리마이드 플렉스 PCB |
||
제품 설명

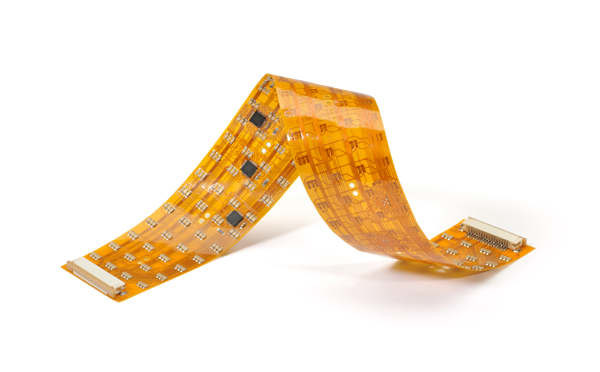

단면 릴러블 플렉시블 PCB 옐로우 소프트 보드
* 플렉시블 PCB란?
플렉시블 PCB(FPC), 일명 "소프트 보드" 또는 플렉시블 회로라고도 하며, 경성 유리 섬유(FR4) 대신 플렉시블 절연 재료, 예를 들어 폴리이미드(PI) 또는 폴리에스터(PET)로 만들어진 인쇄 회로 기판(PCB)의 한 종류입니다. 이러한 독특한 구조로 인해 FPC는 구부리고, 접고, 비틀 수 있으며, 현대 전자 제품에서 소형, 경량, 공간 절약형 디자인을 가능하게 합니다.
* 플렉시블 PCB의 특징
- 물리적 특성: 복잡한 공간 레이아웃에 적응하기 위해 자유롭게 구부리고 접을 수 있습니다. 폴리이미드(PI) 또는 PET 플렉시블 유전체 층(두께 12-125μm)을 사용하며, 두께가 두꺼울수록 강성이 강합니다. 절연 기판은 전도성 층에 덮여 있어 지지 및 보호 기능을 모두 갖습니다.
- 전기적 특성: 우수한 전기적 성능으로 소형화 및 고밀도 회로 설계를 지원합니다.
- 기타 장점: 우수한 방열, 쉬운 용접, 부품 하중 지지 능력을 향상시키기 위한 연성 및 경성 조합 설계, 공간 절약, 무게 감소, 절연 필름 보호 설계로 수명 연장.
* 플렉시블 PCB의 응용 분야
-
-
소비자 전자 제품: 휴대폰 케이블, LCD 모듈, 노트북, 태블릿, 디지털 카메라, PDA 등. 이러한 장치에서 플렉시블 PCB는 회로의 유연한 레이아웃을 실현하고 경량 제품의 설계 요구 사항을 충족할 수 있습니다.
-
자동차 전자 제품: 자동차 전자 제어 시스템, 대시보드, 차량 내 엔터테인먼트 시스템 등에 사용할 수 있습니다. 진동 방지 및 내열 특성을 활용하여 자동차의 복잡한 작업 환경에 적응할 수 있으며, 서로 다른 각도에서 커넥터를 통해 동일 평면에 없는 부품을 연결할 수도 있습니다.
-
산업 제어: 산업 자동화 장비, 센서 등에 널리 사용되며, 산업 기계의 열과 진동을 견딜 수 있으며 장비의 효율적인 연결을 달성할 수 있습니다.
-
의료 장비: 특히 웨어러블 장치는 무게와 크기에 대한 엄격한 요구 사항과 인체의 유기적 형태에 적응해야 하는 요구 사항을 충족합니다.
-
* 기술 매개변수
|
항목 |
사양 |
|
레이어 |
1~64 |
|
보드 두께 |
0.1mm-10 mm |
|
재료 |
FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹, 등 |
|
최대 패널 크기 |
800mm×1200mm |
|
최소 홀 크기 |
0.075mm |
|
최소 라인 폭/간격 |
표준: 3mil(0.075mm) 고급: 2mil |
|
보드 윤곽 허용 오차 |
士0.10mm |
|
절연층 두께 |
0.075mm--5.00mm |
|
외부 레이어 구리 두께 |
18um--350um |
|
드릴링 홀(기계적) |
17um--175um |
|
마감 홀(기계적) |
17um--175um |
|
직경 허용 오차(기계적) |
0.05mm |
|
등록(기계적) |
0.075mm |
|
종횡비 |
17:01 |
|
솔더 마스크 유형 |
LPI |
|
SMT 최소 솔더 마스크 폭 |
0.075mm |
|
최소 솔더 마스크 간격 |
0.05mm |
|
플러그 홀 직경 |
0.25mm--0.60mm |
