고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드

최소 주문 수량 1
가격 Inquiry Us
포장 세부 사항 비어 있는
배달 시간 5~30 일
지불 조건 T/T
공급 능력 한 달에 200,000m² PCB

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
레이어 8 층 두께 1.0 Mm
소재 세라믹 작동 온도 -50 ~ 850 ℃
민. 선 폭 / 공간 0.12/0.12mm 표면 처리 engg
적용 의사소통 서비스 사용자 정의 가능
인증서 UL & IPC 표준 및 ISO
강조하다

고주파 세라믹 인쇄 회로판

,

알루미늄 나트라이드 세라믹 인쇄 회로판

,

알루미늄 나이트라이드 세라믹 회로판

메시지를 남겨주세요
제품 설명

고주파 세라믹 PCB 알루미늄 나이트라이드 통신 필드





* 세라믹 PCB란 무엇인가요?




Ceramic PCB refers to a special process board in which copper foil is directly bonded to the surface (single or double sides) of alumina (Al2O3) or aluminum nitride (AlN) ceramic substrate at high temperature초 얇은 복합 기판은 우수한 전기 단열 성능, 높은 열 전도성, 우수한 부드러운 용접성 및 높은 접착 강도를 가지고 있습니다.그것은 또한 PCB 보드와 같은 다양한 패턴으로 새겨질 수 있습니다, 그리고 큰 전류 운반 능력을 가지고 있습니다.

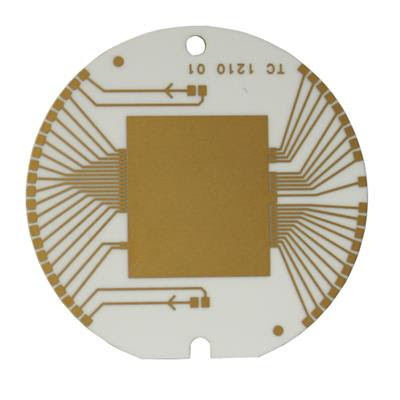

고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 0 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 1 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 2







*세라믹 PCB의 특징

    • 우수한 단열 성능: 세라믹은 현재 누출과 간섭을 효과적으로 방지하고 회로 안정성과 신뢰성을 향상시킬 수있는 좋은 단열 물질입니다.그리고 전자 장비의 안전한 작동을 보장.

    • 높은 화학적 안정성: 강한 경화 저항성, 화학적 경화에 대한 높은 저항성, 화학 및 기타 분야에 적합한 가혹한 화학 환경에서 안정적인 성능을 유지할 수 있습니다.

    • 좋은 차원 안정성: 높은 온도 환경에서 우수한 차원 안정성과 정확성, 낮은 열 팽창 계수, 회로 보드 변형을 방지 할 수 있습니다.그리고 전자 장비가 다른 온도 환경에서 정상적으로 작동할 수 있도록 보장합니다.



*세라믹 PCB의 응용

    • 고전력 LED: 야외 조명, 자동차 헤드라이트, 디스플레이 화면 등, 효율적인 열 분산 및 연장 수명.
    • RF/마이크로파 통신: 5G 기지국, 레이더, 위성 통신, 고주파 신호의 안정적인 전송.
    • 전력 전자: 전력 모듈, 전기 차량 인버터, 고온 저항, 높은 전류 운반 능력.
    • 높은 신뢰성 분야: 항공우주, 군사 장비, 의료 장비, 극한 환경에서 안정적인 작동.
    • 산업/IoT: 산업 센서, 레이저 장비, 스마트 하드웨어, 소형화 + 고온 저항 요구 사항



*기술니칼 파라미터



항목

사양

래어

1~32

판 두께

00.1mm-7.0mm

소재

FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스

최대 패널 크기

32인치 × 48인치 800mm × 1200mm

구멍 크기

00.075mm

최소 선 너비

3밀리 (0.075mm)

표면 마감

OSP,HASL,금/니켈/Ag,전기 금

구리 두께

0.5-7.0OZ

솔더마스크

녹색/노란색/검은/백색/붉은/나색

실크 스크린

빨간색/노란색/검은색/백색

미니 PAD

5mm (0.13mm)

인터 패키지

진공

외부 패키지

도표 허용

±0.75mm

구멍 허용량

PTH:±0.05 NPTH:±0.025

인증서

UL,ISO 9001,ISO14001,IATF16949

특별 요청

실종된 구멍+금 손가락  + BGA

물질 공급자

 쉐냐, KB, 나냐, ITEQ 등등




*PCB 단점 솔루션



고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 3 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 4 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 5 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 알루미늄 PCB
고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 7 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 8 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 9 고 주파수 세라믹 인쇄 회로 보드 PCB 알루미늄 질소 통신 필드 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB





*DQS 팀의 장점

  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간에 답변합니다.
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
