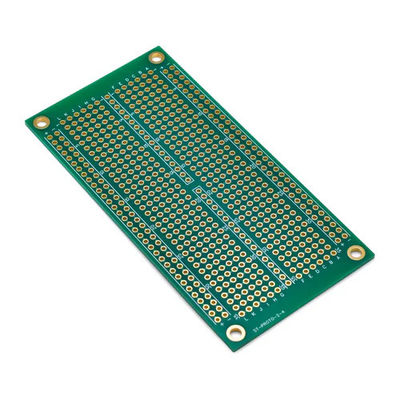

1OZ 프로토타입 보드 용접 회로 보드 FR4 PCB 자동화 장비

1OZ FR-4 PCB 프로토타입 산업 자동화 장비 기능 테스트

DQS 일렉트로닉은 빠른 회전 PCB를 위한 빠른 PCB 프로토타입 서비스를 고품질과 저렴한 비용으로 제공합니다. 우리는 ISO9001:2008 품질 관리 시스템을 완전히 준수하고 있습니다.그리고 우리는 모든 작업이 높은 표준에 의해 묘사 된 각 규정을 충족하는지 확인하는 내부 품질 관리 부서.

*PCB 프로토타입이란 무엇인가요?

PCB 프로토타입은 대량 생산 전에 회로 디자인을 테스트하고 검증하도록 설계된 인쇄 회로 보드의 초기 단계, 기능 샘플입니다.공학자들이 전기 성능을 확인할 수 있게 해줍니다., 기계적 적합성 및 제조 가능성 개발 주기의 초기에 잠재적 문제를 식별하는 동시에.

*PCB 프로토타입 제작의 주요 목적

• • 1. - 네디자인 검증- 네

       • 회로가 의도된 대로 작동하는지 확인합니다 (신호 무결성, 전력 공급 등).
       • 부품 배치와 라우팅 효율을 테스트합니다.

    2. - 네기능 테스트- 네

       • 다른 시스템 부품 (예: 센서, 커넥터) 과 호환성을 확인합니다.
       • 단장, 흔적 또는 과열 문제를 감지합니다.

    3. - 네제조성 평가 (DFM)- 네

       • 설계가 안정적으로 규모로 생산될 수 있도록 해야 합니다. (예: 용접 가능성, 계층 정렬)

    4. - 네비용 및 시간 최적화- 네

       • 대량생산에서 값비싼 재작업을 피하기 위해 오류를 조기에 수정합니다.

* PCB 프로토타입 설계 포인트

• • • 전기적 성능:고속 신호 임피던스 제어, 직각을 피하고, 단말 저항을 추가합니다. 큰 전류 경로는 라인 너비 + 분리 콘덴시터를 두꺼워합니다. 주요 신호 지상 필터.
    • 제조 가능성:라인 너비 / 간격 ≥4mil, 비아 ≥0.2mm, 실크 스크린은 용접 패드를 피하고, 용접 브리지 ≥4mil.
    • 열 설계:고전력 부품은 열 분산 패드/비아스를 추가하고, 다층 보드는 "신호-지상-전력-신호" 스파킹을 사용합니다.
    • 검사 가능성:핵심 노드는 테스트 패드를 떠나고 복잡한 회로는 JTAG 스캔을 지원합니다.

* PCB 프로토타입을 주문하는 방법?- 네

• 턴키 서비스: DQS 일렉트로닉과 같은 회사는 24~72시간 내에 저렴한, 빠른 프로토타입을 제공합니다.
• 인하우스 프로토타입 제작: 빠른 반복을 위해 데스크톱 PCB 밀 또는 레이저 에칭을 사용하십시오 (단순한 디자인으로 제한됩니다).

*기술 매개 변수

*PCB 단점 솔루션



PCB 프로토타입	펠렉스 PCB	딱딱한 플렉스 PCB	세라믹 PCB
무거운 구리 PCB	HDI PCB	고주파 PCB	고 TG PCB







*DQS 팀의 장점

1. 정해진 시간에D유출:

• • 소유한 PCBA 공장 15,000m2
  • 13개의 완전 자동 SMT 라인
  • 4 DIP 조립 라인



     2.Q품질 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, 엑스레이 검사
  • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

• • 24시간에 답변합니다.
  • 완벽한 판매 후 서비스 시스템
  • 프로토타입에서 대량 생산
