x제품 상세 정보
| 레이어 | 8 층 | 두께 | 2.0MM |
|---|---|---|---|
| 원료 | PTFE | 구리 두께 | 2 온스 |
| 민. 선 폭 / 공간 | 0.1/0.1mm | 표면 가공 | ENIG |
| 적용 | 5G RF 모듈 | 인증서 | UL & IPC 표준 및 ISO |
| 강조하다 | PTFE 고주파 PCB,RF 모듈 고주파 PCB,PTFE 다층 PCB 보드 |
||
제품 설명

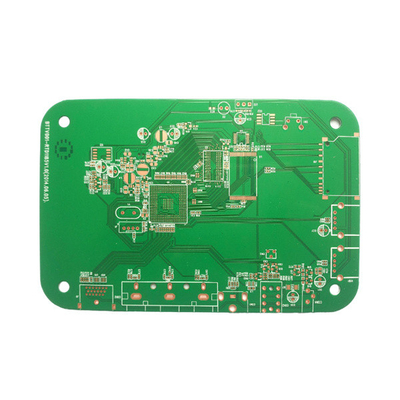

고주파 PCB PTFE 5G 기지국 RF 모듈 PCB 서비스
정시 고주파 PCB란 무엇인가요?
고주파 PCB는 고주파 전자기 환경을 위해 설계된 특수 회로 기판으로, 고주파(주파수 > 300MHz, 해당 파장 <1 meter) and microwave (frequency>3GHz, 해당 파장 <0.1미터) 분야에 적합합니다. 마이크로파 기판 동박 적층판을 기반으로 일반 경성 회로 기판 제조의 일부 공정을 결합하거나 특수 가공을 통해 제작됩니다.
* 고주파 PCB의 장점?
-
- 우수한 전도성과 기계적 특성: 구리 호일을 전도층으로 사용하여 매끄러운 표면은 저항을 줄이고 전도성을 향상시킵니다. 특정 기계적 강도와 내열성을 가지며 고주파 회로의 작업 환경에 적합합니다.
- 정밀한 제조 공정: 고주파 신호의 짧은 파장으로 인해 설계 및 제조 정밀도가 높습니다. 마이크로 홀, 블라인드 홀 및 매립 홀과 같은 특수 공정을 사용하여 라인 밀도를 높이고 신호 전송 효율을 향상시킵니다.
정시 고주파 PCB의 응용 분야무선 통신: 5G 기지국의 RF 모듈 및 안테나 피더 네트워크와 같이 고주파 전파를 전송하고 처리하는 데 사용되는 기지국, 위성 통신, 셀룰러 네트워크, 휴대폰 등.
-
- 레이더 시스템: 군사 및 항공 우주 분야의 레이더뿐만 아니라 자동차 충돌 방지 시스템을 포함하여 레이더 신호의 정확성과 신뢰성을 보장할 수 있습니다.
- 의료 장비: MRI 및 CT와 같은 고급 의료 장비에서 고속 데이터를 처리합니다.
- *
정시 매개변수항목사양
|
레이어 |
1~32 |
|
보드 두께 |
0.1mm-7.0mm |
|
재료 |
FR-4 |
|
, |
CEM-1/CEM-3특수 요청PI특수 요청High Tg특수 요청Rogers특수 요청32"×48"(800mm×1200mm) |
|
최소 홀 크기 |
0.075mm |
|
최소 라인 너비 |
3mil(0.075mm) |
|
표면 마감 |
OSP |
|
, |
HASL특수 요청Imm Gold/Nickel/Ag특수 요청 전기 금특수 요청0.5-7.0OZ |
|
솔더 마스크 |
녹색/노란색/검정색/흰색/빨간색/파란색 |
|
실크 스크린 |
빨간색/노란색/검정색/흰색 |
|
최소 PAD |
5mil(0.13mm) |
|
내부 패키지 |
진공 |
|
외부 패키지 |
상자 |
|
윤곽 허용 오차 |
±0.75mm |
|
홀 허용 오차 |
PTH |
|
: |
±0.05 NPTH인증서±0.025인증서UL |
|
, |
ISO 9001특수 요청ISO14001특수 요청IATF16949특수 요청블라인드 홀+골드 핑거 |
|
|
+ BGA재료 공급업체Shengyi, KB, Nanya, ITEQ 등 |
|
* |
원스톱 PCB 솔루션 |
