x제품 상세 정보
| 레이어 | 12 층 | 두께 | 2.2 밀리미터 |
|---|---|---|---|
| 원료 | RO4003C | 민. 선 폭 / 공간 | 0.1/0.1mm |
| 표면 가공 | ENIG | 애플리케이션 | CT 의료 장비 |
| 인증서 | UL & IPC 표준 및 ISO | 종류 | 사용자 정의 가능 |
| 강조하다 | 다층 표면 장착 PCB,마이크로파 표면 장착 PCB,다층 마이크로파 회로판 |
||
제품 설명

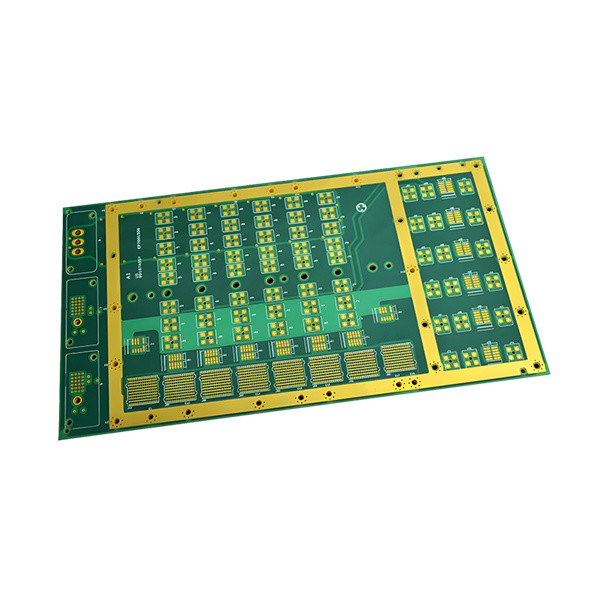

다층 보드 높은 주파수 PCB 낮은 다이 일렉트릭 일정한 CT 의료 장비
*고주파 PCB란 무엇인가요?
고주파 PCB는 고주파 (주파수> 300MHz,파장 < 1m) 및 마이크로파 (주파수> 3GHz) 에 대응하는, 파장 길이가 <0.1 미터에 해당하는 필드. 그것은 일반적인 딱딱한 회로 보드 제조의 일부 프로세스와 결합 된 마이크로 웨이브 기판 구리 접착 라미네이트를 기반으로합니다.또는 특별한 가공으로 만들어집니다..
* 고주파 PCB의 특징
-
-
특수 재료: 신호 약화를 줄이기 위해 PTFE, 세라믹 채식 재료, LCP 등과 같은 낮은 Dk/Df 기판을 사용하십시오 (PTFE는 5G의 첫 번째 선택입니다).
-
정확한 전송: ±5%의 임피던스 제어, 마이크로 레벨 라인 정확성, 밀리미터 파도 대역의 30%+ 손실 감소 및 우수한 단계 안정성.
-
복잡한 프로세스: 레이저 절개 정확도 ±3μm, 비클링 대신 플라즈마 에칭, 다층 보드 통합 수동 장치 및 먼지 없는 작업장에서 높은 생산량.
- 강한 열 분산: 금속 기판 + 열 시뮬레이션 + 단계 변화 물질, 55 °C에서 125 °C까지 극한 환경에 적응합니다.
-
*의 적용고주파 PCB
-
- 산업 분야: 생산 프로세스의 자동화 및 지능화를 실현하기 위해 산업 자동화 및 제어 시스템의 센서, 액추에이터, 컨트롤러 및 기타 장비에 사용됩니다.
- 에너지 필드: 스마트 미터, 전력 모니터링 시스템 및 에너지 관리 시스템에서 사용되며 전기의 정확한 모니터링 및 제어 효과를 달성합니다.
- 의료 분야: 의료 영상 장비와 같은 고주파 애플리케이션에서 사용되며 장비의 신뢰성과 안정성을 보장합니다.
*기술니칼 파라미터
|
항목 |
사양 |
|
래어 |
1~32 |
|
판 두께 |
00.1mm-7.0mm |
|
소재 |
FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스 |
|
최대 패널 크기 |
32인치 × 48인치 800mm × 1200mm |
|
구멍 크기 |
00.075mm |
|
최소 선 너비 |
3밀리 (0.075mm) |
|
표면 마감 |
OSP,HASL,금/니켈/Ag,전기 금 |
|
구리 두께 |
0.5-7.0OZ |
|
솔더마스크 |
녹색/노란색/검은/백색/붉은/나색 |
|
실크 스크린 |
빨간색/노란색/검은색/백색 |
|
미니 PAD |
5mm (0.13mm) |
|
인터 패키지 |
진공 |
|
외부 패키지 |
팩 |
|
도표 허용 |
±0.75mm |
|
구멍 허용량 |
PTH:±0.05 NPTH:±0.025 |
|
인증서 |
UL,ISO 9001,ISO14001,IATF16949 |
|
특별 요청 |
실종된 구멍+금 손가락 + BGA |
|
물질 공급자 |
쉐냐, KB, 나냐, ITEQ 등등 |
