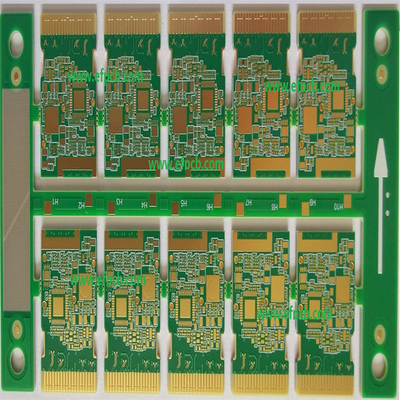

RFID 태그 RF 마이크로파 고주파 PCB 회로판 1.6mm 신호 전송

RFID 태그 고주파 PCB 고효율 신호 전송 PCB 사용자 정의

*고주파 PCB란 무엇인가요?

고주파 PCB는 고주파 (주파수> 300MHz,파장 < 1m) 및 마이크로파 (주파수> 3GHz) 에 대응하는, 파장 길이가 <0.1 미터에 해당하는 필드. 그것은 일반적인 딱딱한 회로 보드 제조의 일부 프로세스와 결합 된 마이크로 웨이브 기판 구리 접착 라미네이트를 기반으로합니다.또는 특별한 가공으로 만들어집니다..

* 고주파 PCB의 특징

• • 특수 재료: 신호 약화를 줄이기 위해 PTFE, 세라믹 채식 재료, LCP 등과 같은 낮은 Dk/Df 기판을 사용하십시오 (PTFE는 5G의 첫 번째 선택입니다).

  • 정확한 전송: ±5%의 임피던스 제어, 마이크로 레벨 라인 정확성, 밀리미터 파도 대역의 30%+ 손실 감소 및 우수한 단계 안정성.

  • 복잡한 프로세스: 레이저 절개 정확도 ±3μm, 비클링 대신 플라즈마 에칭, 다층 보드 통합 수동 장치 및 먼지 없는 작업장에서 높은 생산량.

  • 강한 열 분산: 금속 기판 + 열 시뮬레이션 + 단계 변화 물질, 55 °C에서 125 °C까지 극한 환경에 적응합니다.

*의 적용고주파 PCB

• • 통신: 5G 기지국 및 무선 라우터, 위성 통신 및 내비게이션 시스템과 같은 무선 통신 장비를 포함하여,신호 전송의 안정성과 신뢰성을 보장하고 고속 데이터 전송을 달성하기 위해.

  • 레이더 시스템: 기상 레이더, 밀리미터 파도 레이더 등고주파 신호의 신속하고 정확한 전송을 보장하고 레이더 시스템의 성능과 신뢰성을 향상시키기 위해.

  • 라디오 주파수 식별 (RFID) 기술: 신호 전송 및 데이터 처리 효율을 보장하기 위해 물류, 창고 및 소매 산업에서 사용되는 RFID 태그,그리고 빠른 식별과 항목 추적을 달성.

*기술니칼 파라미터







*PCB 단점 솔루션



PCB 프로토타입	펠렉스 PCB	딱딱한 플렉스 PCB	알루미늄 PCB
무거운 구리 PCB	HDI PCB	고주파 PCB	고 TG PCB







*DQS 팀의 장점



1. 정해진 시간에D유출:

• • 소유한 PCBA 공장 15,000m2
  • 13개의 완전 자동 SMT 라인
  • 4 DIP 조립 라인



     2.Q품질 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, 엑스레이 검사
  • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

• • 24시간 답변
  • 완벽한 판매 후 서비스 시스템
  • 프로토타입에서 대량 생산
