x제품 상세 정보
| 레이어 | 32 레이어 | 원료 | FR4 |
|---|---|---|---|
| 판 두께 | 3.0 밀리미터 | 구리 두께 | 8 온스 |
| 표면 처리 | 침지 금 | 민. 선 폭 / 공간 | 0.2/0.2mm |
| 적용 | 고전력 전기 기기 | 인증서 | UL, IATF16949, ISO & Reach |
| 강조하다 | 맞춤형 두꺼운 구리 PCB,8OZ 두꺼운 구리 PCB,주문 맞춤 PCB 8OZ |
||
제품 설명

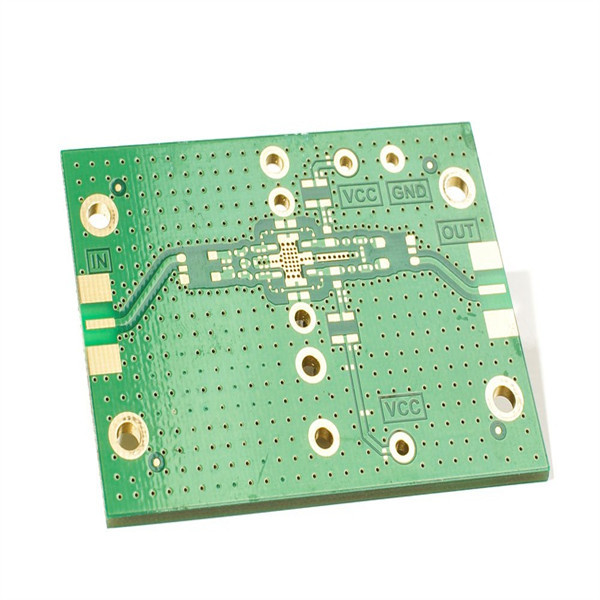

고전력 전기 기기용 32층 8OZ 두꺼운 구리 PCB
* 무슨 일이죠?두꺼운 구리 PCB?
두꺼운 구리 PCB는 2 온스 (oz, 약 62.5마이크론) 이상으로 FR-4 또는 다른 기판으로 인쇄 회로판 (PCB) 제조 과정에서.
*두꺼운 구리 PCB의 특징
-
-
우수한 전도성: 두꺼운 구리 필름은 전도성을 크게 향상시키고, 장애를 줄이고, 고전류 및 고주파 장비의 요구를 충족시키고, 회로 속도와 신뢰성을 향상시킵니다.
-
강한 부담력: 두꺼운 구리 필름은 기계적 강도와 강도를 향상시키고, 더 높은 물리적 압력, 구부러짐 및 기계적 / 열 스트레스에 견딜 수 있습니다.그리고 가혹한 환경에 적응합니다..
-
좋은 열 분산: 두꺼운 구리층은 열을 빠르게 분산시키고 열 스트레스를 줄이고 고전력 장비의 안정적인 작동을 보장하며 수명을 연장합니다.
-
높은 열 안정성: 효율적인 열 전도로 열 축적이 감소하고 높은 온도에서 장비의 성능 안정성을 유지합니다.
-
높은 설계 유연성: 더 넓은 라인과 더 작은 간격을 지원하여 복잡하고 고밀도의 회로 레이아웃을 달성합니다.
-
*두꺼운 구리 PCB의 응용
-
- 전원 공급 장비: 고전력 스위치 전원 공급 장치, 인버터, UPS 등
- 자동차 전자기기: 전기차 모터 컨트롤러, 탑재 충전기, 배터리 관리 시스템
- 산업 제어: 모터 드라이버, 서버 컨트롤러, 용접 장비.
- 새로운 에너지 분야: 태양광 인버터, 풍력 전력 변환기
- 고전력 LED 조명: 열 분산 및 전류 운반이 필요한 LED 드라이버 보드
*기술니칼 파라미터
|
항목 |
사양 |
|
래어 |
1~32 |
|
판 두께 |
00.1mm-7.0mm |
|
소재 |
FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스 |
|
최대 패널 크기 |
32인치 × 48인치 800mm × 1200mm |
|
구멍 크기 |
00.075mm |
|
최소 선 너비 |
3밀리 (0.075mm) |
|
표면 마감 |
OSP,HASL,금/니켈/Ag,전기 금 |
|
구리 두께 |
0.5-7.0OZ |
|
솔더마스크 |
녹색/노란색/검은/백색/붉은/나색 |
|
실크 스크린 |
빨간색/노란색/검은색/백색 |
|
미니 PAD |
5mm (0.13mm) |
|
인터 패키지 |
진공 |
|
외부 패키지 |
팩 |
|
도표 허용 |
±0.75mm |
|
구멍 허용량 |
PTH:±0.05 NPTH:±0.025 |
|
인증서 |
UL,ISO 9001,ISO14001,IATF16949 |
|
특별 요청 |
실종된 구멍+금 손가락 + BGA |
|
물질 공급자 |
쉐냐, KB, 나냐, ITEQ 등등 |
