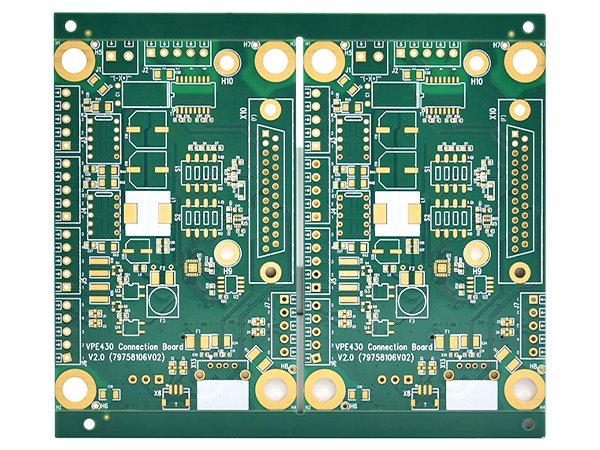

OEM 다층 Fr4 High TG PCBA 회로 기판 2.0mm 맞춤형
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 16 층 | 원료 | FR4 TG170 |
|---|---|---|---|
| 두께 | 2.0MM | 구리 두께 | 2 온스 |
| 보드 사이즈 | 맞춤형 | 민. 선 폭 / 공간 | 0.10/0.10mm |
| 표면 처리 | ENIG | 인증서 | UL, IATF16949, ISO & Reach |
| 강조하다 | fr4 high tg PCBA,2.0mm fr4 high tg,2.0mm pcba 회로 기판 |
||
제품 설명
다층 고온 내성 환경 친화적 고 Tg PCB
*고-Tg란 뭐죠?
Tg는 유리 전환 온도를 나타냅니다. 기판이 높은 온도에 노출되면 유리 상태에서 고무 상태로 변합니다.고 Tg PCB는 고온을 견딜 수있는 회로 보드를 가리키며 변형되거나 고무로 변하지 않습니다.유리 전환 온도가 170°C 이상인 물질은 일반적으로 고 Tg PCB로 분류되며, 150°C 이상의 물질은 중간 범위의 Tg PCB이며, 130°C 이상의 물질은 낮은 Tg PCB입니다.
* 고 Tg PCB의 특징?
-
- 좋은 열 저항성: 일반 PCB의 Tg 값은 일반적으로 130-140°C이며 실제 작동 온도는 열 확장 계수의 영향으로 100°C보다 낮을 수 있습니다.높은 Tg PCB의 Tg 값이 170°C를 초과하는 동안, 열 팽창 계수는 5ppm/°C에서 8ppm/°C 사이이며, 더 높은 온도에서 작동 할 수 있으며 열에 덜 영향을 받는다.
- 높은 기계적 강성: 더 큰 외부 힘과 스트레스에 견딜 수 있으며 복잡한 환경에서 구조적 안정성을 유지하며 손상 위험을 줄일 수 있습니다.
- 강한 화학 안정성: 화학 물질에 대한 더 높은 내성을 가지고 있으며 혹독한 화학 환경에서 안정적인 성능을 유지할 수 있습니다.
- 좋은 신호 무결성: 고 주파수 응용 프로그램에서 더 나은 신호 전송을 제공하고 신호 손실과 왜곡을 줄일 수 있습니다.
* 고 Tg PCB의 응용 분야
-
- 통신장: 무선 기지국, 광섬유 통신, 위성 통신 및 기타 장비에서 널리 사용되며 고속 신호 전송을 지원합니다.높은 온도와 높은 주파수 환경에 적응, 통신망의 안정적인 운영을 보장합니다.
- 자동차 분야: 차량 컴퓨터, 엔진 제어 장치, 새로운 에너지 배터리 관리 시스템 등에 사용되며 고온, 진동 및 복잡한 환경에 견딜 수 있습니다.그리고 자동차 전자 시스템의 신뢰성을 향상.
- 산업 분야: 산업 자동화 장비, PLC, 변환기 등에 적합하며, 높은 온도, 높은 습도 및 강한 진동 환경에서 안정적으로 작동 할 수 있습니다.산업용 장비의 장기적이고 안정적인 작동을 보장합니다..
*기술니칼 파라미터
|
항목 |
사양 |
|
래어 |
1~32 |
|
판 두께 |
00.1mm-7.0mm |
|
소재 |
FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스 |
|
최대 패널 크기 |
32인치 × 48인치 800mm × 1200mm |
|
구멍 크기 |
00.075mm |
|
최소 선 너비 |
3밀리 (0.075mm) |
|
표면 마감 |
OSP,HASL,금/니켈/Ag,전기 금 |
|
구리 두께 |
0.5-7.0OZ |
|
솔더마스크 |
녹색/노란색/검은/백색/붉은/나색 |
|
실크 스크린 |
빨간색/노란색/검은색/백색 |
|
미니 PAD |
5mm (0.13mm) |
|
인터 패키지 |
진공 |
|
외부 패키지 |
팩 |
|
도표 허용 |
±0.75mm |
|
구멍 허용량 |
PTH:±0.05 NPTH:±0.025 |
|
인증서 |
UL,ISO 9001,ISO14001,IATF16949 |
|
특별 요청 |
실종된 구멍+금 손가락 + BGA |
|
물질 공급자 |
쉐냐, KB, 나냐, ITEQ 등등 |
