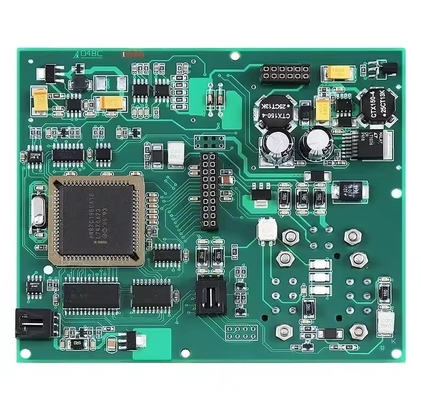

0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드

원래 장소 중국
인증 ISO, UL, IPC, Reach
최소 주문 수량 1
가격 Contact us
배달 시간 5-30 일
지불 조건 T/T

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
레이어 2-64 층 소재 FR4
판 두께 0.2-10mm 표면 마감 ENIG
핀 공간 0.25 밀리미터 적용 가전제품
강조하다

0.2mm 구멍 조립을 통해

,

프로토타입 구멍 조립을 통해

,

원형 단면 PCB 보드

메시지를 남겨주세요
제품 설명



소비자 가전 제품용 스루홀 조립 서비스





자체 PCBA 공장 15,000 ㎡스루홀 조립 서비스란 무엇인가요?



스루홀 조립 서비스는 전자 부품의 리드를 드릴 구멍을 통해 인쇄 회로 기판(PCB)에 장착하고 반대편 패드에 납땜하여 고정하는 과정을 포함합니다. 이 방법은 가장 오래되고 신뢰할 수 있는 PCB 조립 기술 중 하나이며, 강한 기계적 결합 또는 고전력 응용 분야가 필요한 부품에 자주 사용됩니다.







*  BGA의 주요 특징 조립 서비스:​

​​​

1. ​​구성 요소 유형​​

    • ​​전통적인 스루홀 구성 요소​​: 저항기, 커패시터, 커넥터, 변압기 및 대형 IC.
    • ​​혼합 기술​​: 일부 PCB는 유연성을 위해 ​​스루홀(THT) 및 표면 실장(SMT)​​ 구성 요소를 결합합니다.

2. ​​조립 공정​​

    • ​​수동 또는 자동 삽입​​:
      • ​​수동​​: 프로토타입 또는 소량 생산에 사용됩니다.
      • ​​자동(AI/자동 삽입)​​: 대량 생산을 위해 고속 기계가 부품을 배치합니다.
    • ​​웨이브 솔더링​​:
      • PCB가 용융 솔더 파도를 통과하여 모든 스루홀 리드를 한 번에 결합합니다.
    • ​​수동 솔더링(재작업/수리를 위해)​​:
      • 섬세한 부품 또는 조립 후 수리에 사용됩니다.

3. ​​스루홀 조립의 장점​​

    • ​​강한 기계적 결합​​: 높은 스트레스 환경(예: 자동차, 항공 우주)에 이상적입니다.
    • ​​더 나은 방열​​: 고전력 부품(예: 전원 공급 장치)에 적합합니다.
    • ​​더 쉬운 프로토타입 제작 및 수리​​: 구성 요소는 SMD보다 교체하기 쉽습니다.

4. ​​과제​​

    • ​​SMT보다 드릴링 및 솔더링 단계로 인해 더 느리고 더 비쌉니다.​​
    • ​​더 큰 공간​​: 초소형 디자인에는 적합하지 않습니다.





​​ * 스루홀 vs. 표면 실장(SMT) 조립​:​

특징 스루홀 조립(THT) 표면 실장 조립(SMT)
​솔더링 방법​ 웨이브 솔더링 또는 수동 솔더링 리플로우 솔더링
​구성 요소 크기​ 더 크고 부피가 큽니다. 더 작고 가볍습니다.
​PCB 공간 사용​ 드릴 구멍이 필요합니다. 구멍이 필요하지 않음(공간 절약)
​강도​ 높은 기계적 안정성 덜 견고함(접착되지 않은 경우)
​비용 및 속도​ 느리고 비용이 더 많이 듭니다. 더 빠르고 비용 효율적입니다.
​최적의 용도​ 고전력, 고신뢰성 응용 분야 고밀도, 소형 디자인





DQS Electronic Group은 중국 최고의 EMS 회사 중 하나이며 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 무료 견적을 받으려면 Gerber 파일을 보내주세요. 이메일:  sales@dqspcba.com









자체 PCBA 공장 15,000 ㎡기술매개변수 PCB 조립 능력



항목



                  일반



특수



 SMT

















조립

및 너비(





길이

및 imension

최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

최대L≤800mm

W≥500mm

L > 1200mm0.8mmW>500mm

두께(0.8mm가장 얇은

가장 두꺼운 3.5mm



4

mm

응용

SMT 구성 요소 사양 O

utline



Dimension

최소 크기0201(0.6mm*0.3mm)    최대 크기

200

*

125

200

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

(다중 핀)

최소 핀 간격

0.4mm

0.3mm≤피치<0.4mm

CSP/

BGA



최소 볼 간격

0.5mm 0.3mm≤피치<0.5mm

DIP조립

PCB

사양





길이

및 너비(



L* W)



최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

, W≤450mmL≥1200mm

W≥500mm

두께(T)

가장 얇은0.8mmT<0.8mm

가장 두꺼운 3.5mm



T>2mm

*

응용

분야

PCBA 프로토타입산업 제어 PCBA









자체 PCBA 공장 15,000 ㎡의료 PCBA자동차 PCBA



0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 0 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 1 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 2 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 3
소비자 전자 PCBA LED PCBA  보안 PCBA *
0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 4 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 5 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 6 0.2mm-10mm 프로토타입 구멍 조립을 통해 단면 PCB 보드 7
DQS 팀의 장점 정시  D elivery:







자체 PCBA 공장 15,000 ㎡13개의 완전 자동 SMT 라인

  1. 4개의 DIP 조립 라인     2.
    • Q
    • uality 보장:
    • IATF, ISO, IPC, UL 표준



온라인 SPI, AOI, X-Ray 검사 제품의 합격률은 99.9%에 도달합니다.   3. 프리미엄 S

    • ervice:
    • 24시간 이내에 문의에 답변
    • 완벽한 애프터 서비스 시스템



  프로토타입에서 대량 생산까지
