x제품 상세 정보
| 레이어 | 4Layer | 판 두께 | 0.2m |
|---|---|---|---|
| 판재 | 폴리이미드(PI) | 끝난 구리 | 0.5 온스 |
| 최소 선 너비/간격 | 0.1/0.1mm | 표면 마감 | Enig/OSP/Immersion Silver |
| 인증서 | UL, IATF16949, ISO & Reach | 서비스 | 원 스톱 턴키 서비스/OEM/ODM |
| 강조하다 | ODM 플렉시블 인쇄 회로 기판,폴리이미드 가변 프린트 기판,0.2mm 폴리이미드 플렉스 PCB |
||
제품 설명

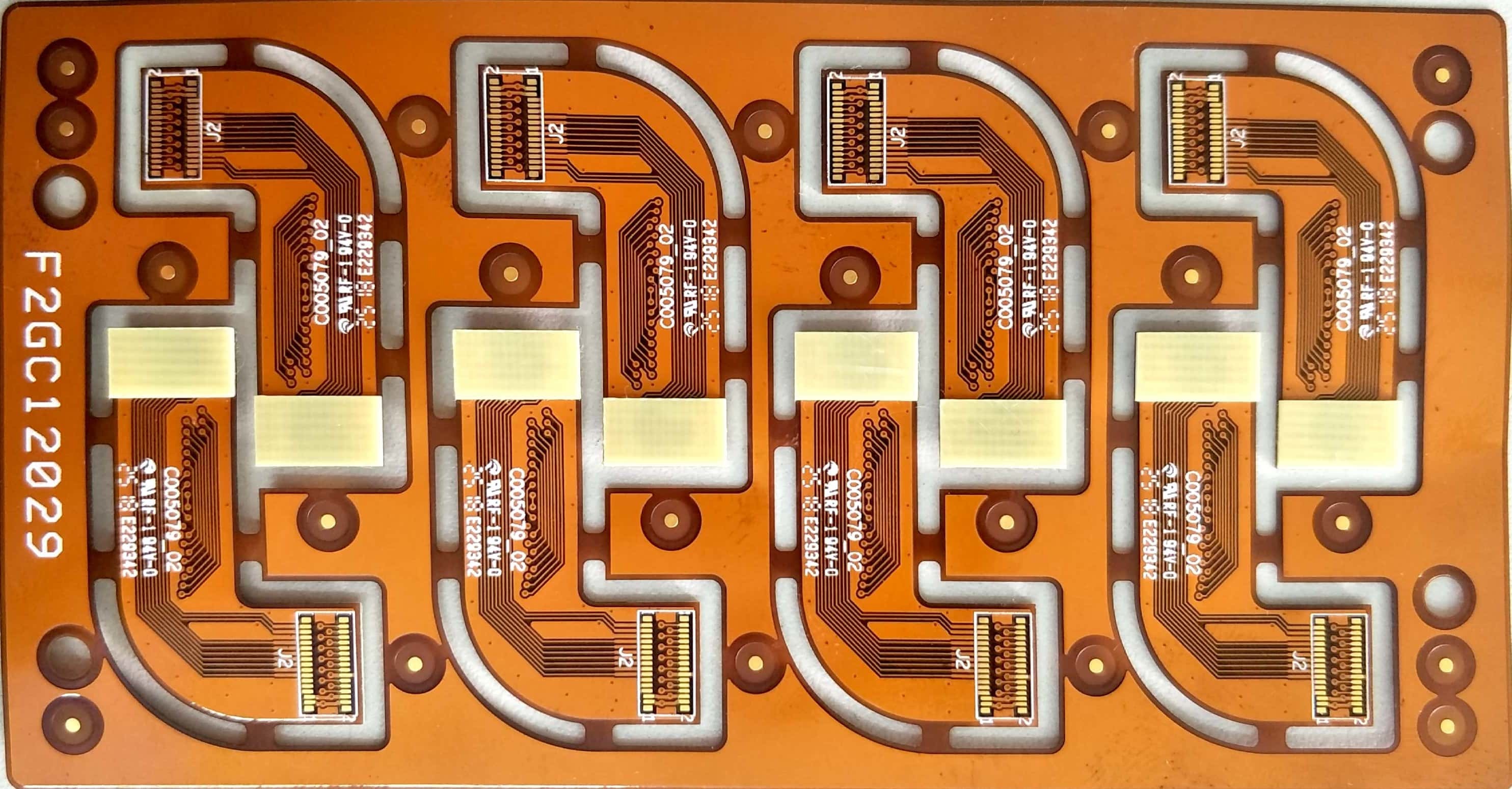

0.2mm 두께의 유연한 PCB, 고온 및 저온 저항, 높은 집적도
* 유연한 PCB란?
유연한 PCB (FPC), 일명 "소프트 보드" 또는 유연 회로라고도 하며, 단단한 유리 섬유 (FR4) 대신 유연한 절연 재료, 예를 들어 폴리이미드 (PI) 또는 폴리에스터 (PET)로 만들어진 인쇄 회로 기판 (PCB)의 한 유형입니다. 이러한 독특한 구조로 인해 FPC는 파손 없이 구부리고, 접고, 비틀 수 있어 현대 전자 제품에서 소형, 경량, 공간 절약형 디자인을 가능하게 합니다.
* FPC의 장점
-
-
신호 안정성: 전송 간섭을 줄이고 고속 데이터 전송을 보장합니다.
-
높은 집적도: 회로 및 구성 요소의 조밀한 배열, 통합 기능.
-
유연한 설계: 특수 모양 레이아웃을 지원하고 개발 주기를 단축합니다.
-
비용 관리 가능: 조립 공정 및 재료 소비를 줄입니다.
-
환경 적응성: 고온 및 저온 저항, 진동 저항 및 전자기 간섭 저항.
-
* 유연한 PCB 제조의 어려움
-
-
기본 재료는 깨지기 쉽습니다: PI 필름은 얇고 주름이 생기기 쉽고 균열이 발생하기 쉬우므로 저인장 정밀 가공이 필요합니다.
-
마이크로 라인은 제어가 어렵습니다: 마이크론 수준의 선폭/간격, 전기도금 및 홀 채우기는 결함이 발생하기 쉽습니다.
-
엄격한 정렬: 다층 라미네이션은 높은 정밀도가 필요하며 오프셋은 수율에 영향을 미칩니다.
-
표면 민감도: 도금은 유연성과 전도성을 균형 있게 유지해야 하며 공정 창이 좁습니다.
-
복잡한 감지: 내부 라인 결함은 감지하기 어려우며 X-ray와 같은 고가 장비에 의존합니다.
-
* 유연한 PCB의 응용 분야
-
-
스마트폰 및 웨어러블 (접이식 화면, 유연한 디스플레이);
-
노트북 및 태블릿 (힌지 연결, 배터리 플렉스 케이블);
-
자동차 전자 제품 (센서, 조명, 대시보드 제어);
-
의료 기기 (이식형 전자 장치, 진단 장비);
-
항공 우주 및 방위 (경량, 고신뢰성 회로).
-
* 기술 매개변수
|
항목 |
사양 |
|
레이어 |
1~64 |
|
보드 두께 |
0.1mm-10 mm |
|
재료 |
FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹, 등 |
|
최대 패널 크기 |
800mm×1200mm |
|
최소 홀 크기 |
0.075mm |
|
최소 선폭/간격 |
표준: 3mil(0.075mm) 고급: 2mil |
|
보드 윤곽 허용 오차 |
士0.10mm |
|
절연층 두께 |
0.075mm--5.00mm |
|
외부 레이어 구리 두께 |
18um--350um |
|
드릴링 홀 (기계적) |
17um--175um |
|
마감 홀 (기계적) |
17um--175um |
|
직경 허용 오차 (기계적) |
0.05mm |
|
등록 (기계적) |
0.075mm |
|
종횡비 |
17:01 |
|
솔더 마스크 유형 |
LPI |
|
SMT 최소 솔더 마스크 폭 |
0.075mm |
|
최소 솔더 마스크 간격 |
0.05mm |
|
플러그 홀 직경 |
0.25mm--0.60mm |
