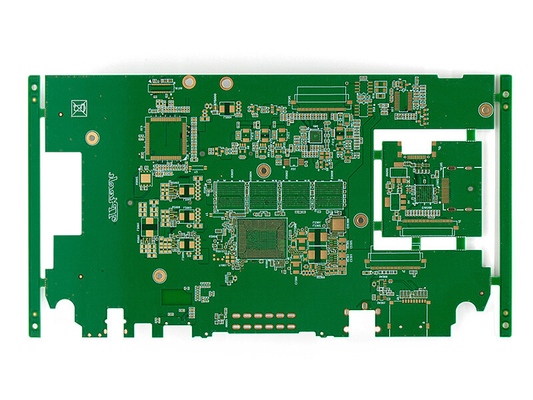

로저스 고밀도 상호 연결 HDI PCB 인쇄 회로 보드 무선 충전기 8 층

통신 전자기기용 8층 로저 HDI 인쇄 회로판

* 무슨는 인쇄 회로 보드입니다?

인쇄 회로 보드 (PCB) 는 단열 물질 (유강섬유 또는 플라스틱과 같은) 으로 만든 평면, 딱딱하거나 유연한 보드이며, 선도 경로 (조각) 가 표면에 새겨져 있거나 인쇄되어 있습니다.이 경로들은 전자 부품 (반항) 을 연결합니다., 콘덴시터, IC 등) 를 사용하여 기능 회로를 형성합니다.

* PCB의 주요 부품:

1. 1. 기판 (기반물질)

      • 일반적으로 FR-4 (유리 유리로 강화 된 에포시) 로 만들어지지만 폴리아미드 (유연 PCB) 또는 세라믹 (고주파 애플리케이션) 로도 될 수 있습니다.
      • 기계적 지원과 단열을 제공합니다.

   2. 구리층

      • 얇은 구리 가닥 을 기판 에 겹쳐 전기 신호 를 전달 하는 전도성 흔적 (선) 을 형성 한다.

   3. 솔더 마스크

      • 구리 가 단회로 가거나 산화 되지 않도록 보호 하는 보호층 (일반 로 녹색, 파란색, 또는 빨간색)

   4. 실크 스크린

      • PCB에 인쇄된 흰색 또는 검은색 표시 (문서, 기호) 는 부품, 시험점 또는 로고를 표시합니다.

   5. 패드 & 비아스

      • 패드: 부품이 용접되는 금속 부위
      • 비아스: 각기 다른 층 사이의 흔적을 연결하기 위해 구리로 덮인 작은 구멍 (다층 PCB).

* PCB의 종류:

• • 단층 PCB: 가장 간단한 유형, 한 쪽에 구리 흔적이 있습니다.
  • 이중층 PCB: 양쪽에 흔적이 있으며, 비아에 의해 연결되어 있습니다.
  • 다층 PCB: 4+ 층 (컴퓨터, 스마트 폰에서 흔히).
  • 유연 PCB (Flexible PCB): 굽는 재료 (예: 폴리마이드) 로 만들어집니다.
  • 딱딱하고 유연한 PCB: 딱딱하고 유연한 섹션을 결합합니다.

*기술 매개 변수

*PCB 단점 솔루션



PCB 프로토타입	펠렉스 PCB	딱딱한 플렉스 PCB	세라믹 PCB
무거운 구리 PCB	HDI PCB	고주파 PCB	고 TG PCB







*DQS 팀의 장점

1. 정해진 시간에D유출:

• • 소유한 PCBA 공장 15,000m2
  • 13개의 완전 자동 SMT 라인
  • 4 DIP 조립 라인



     2.Q품질 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, 엑스레이 검사
  • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

• • 24시간 답변
  • 완벽한 판매 후 서비스 시스템
  • 프로토타입에서 대량 생산
