x제품 상세 정보
| 레이어 | 4 층 | 판 두께 | 0.8M |
|---|---|---|---|
| 판재 | 폴리이미드(PI) | 끝난 구리 | 0.5 온스 |
| 최소 선 너비/간격 | 0.1/0.1mm | 표면 마감 | ENIG |
| 적용 | 이동 자국 장치 | 인증서 | UL, IATF16949, ISO & Reach |
| 강조하다 | 폴리마이드 딱딱한 플렉스 PCB 제조,ENIG 딱딱한 플렉스 PCB 제조,폴리마이드 4층 회로판 |
||
제품 설명

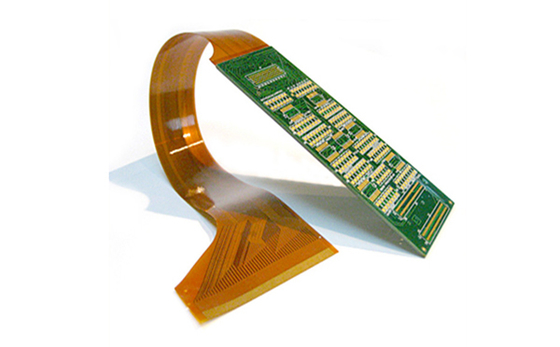

의료기기용 4층 PCB 플렉시블 보드
*4층 PCB란 무엇인가요?
4층 PCB는 인쇄 회로 보드입니다. 그 사이에 단열 물질이 쌓인 4개의 전도성 구리 층이 있습니다.이 레이어는 비아 (plated holes) 를 통해 상호 연결되어 복잡하게 연결된 회로를 만들고 공간을 절약하고 단일 또는 이중 면 보드와 비교하여 성능을 향상시킵니다..
4층 PCB의 구조
전형적인 4층 스택업은 다음과 같습니다.
-
- 최상층 (신호층) 은 컴포넌트 배치와 고속 신호 추적을 포함합니다.
- 내부 계층 1 (그라운드 플레인) EMI 보호 및 노이즈 감축을 위한 참조 플레인으로 작용합니다.
- 내부 계층 2 (파워 플레인) 는 부품에 안정적인 전원 공급을 배포합니다.
- Bottom Layer (신호 계층) 신호와 구성 요소에 대한 추가 라우팅 공간.
4층 PCB 대 2층 PCB
* 제조 프로세스
-
- - 네디자인CAD 도구 (Altium, KiCad) 를 사용하여 레이어 스택업과 라우팅을 정의합니다.
- - 네재료 선택핵심/프레프레그 소재 (FR-4, 로저스) 를 선택하세요.
- - 네라미네이션온도/압력 아래의 결합층.
- - 네钻井 & Plating계층 간 연결을 위한 비아스를 생성합니다.
- - 네에칭∙ 남다른 구리를 제거해서 흔적을 남깁니다.
- - 네테스트연속성, 임피던스 및 쇼트를 확인합니다.
*기술 매개 변수
|
항목 |
스펙트럼 |
|
층 |
1~64 |
|
판 두께 |
00.1mm-10mm |
|
소재 |
FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등 |
|
최대 패널 크기 |
800mm × 1200mm |
|
분 구멍 크기 |
0.075mm |
|
최소 선 너비/공간 |
표준:3밀리 (0.075mm) 앞장서2밀리 |
|
이사회 개요 용인 |
士0.10mm |
|
단열층 두께 |
00.075mm ~ 5.00mm |
|
외층 구리 두께 |
18um-350um |
|
구멍 뚫기 (기계) |
17um-175um |
|
마감 구멍 (기계) |
17um-175um |
|
지름 허용 (기계) |
00.05mm |
|
등록 (기계) |
00.075mm |
|
측면 비율 |
17:01 |
|
솔더 마스크 타입 |
LPI |
|
SMT 미니. 용접 마스크 너비 |
00.075mm |
|
최소 용매 마스크 면허 |
00.05mm |
|
플러그 구멍 지름 |
00.25mm-0.60mm |
