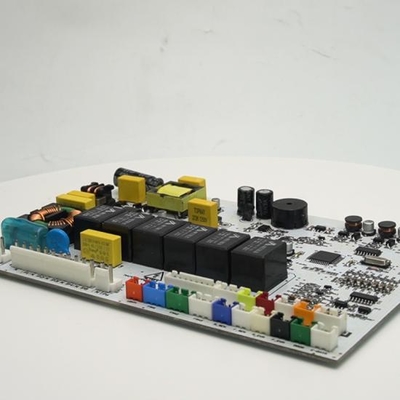

OEM 프로토타입 BGA PCB 어셈블리 회로 기판 (통신 모듈용)
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 2-36 층 | 소재 | FR4 |
|---|---|---|---|
| 판 두께 | 0.2-10mm | 표면 마감 | Enig/Immersion Gold/Hasl |
| 핀 공간 | 0.25 밀리미터 | 적용 | 통신 모듈 |
| 강조하다 | 원자력 생산자 BGA PCB 조립,프로토타입 BGA PCB 어셈블리,BGA 프로토타입 회로 기판 |
||
제품 설명
통신 모듈 BGA PCB 프로토타입 및 조립
* PCB 프로토타입 및 조립이란?
PCB 프로토타입 및 PCB 조립은 전자 회로 개발의 두 가지 중요한 단계입니다. 대량 생산 전에 인쇄 회로 기판(PCB)을 설계, 테스트 및 제조하는 과정을 포함합니다.
-
- 더 높은 밀도의 연결 (더 작은 공간에 더 많은 I/O)
- 더 나은 전기적 및 열적 성능 (더 짧은 신호 경로, 향상된 열 분산)
- 구부러지거나 손상된 핀의 위험 감소 (리드가 없으므로)
1. PCB 프로토타입
PCB 프로토타입은 대량 생산 전에 테스트 및 검증에 사용되는 회로 기판의 초기 단계 샘플입니다.
PCB 프로토타입 제작의 주요 단계:
-
- 설계 및 레이아웃 – CAD 소프트웨어(예: Altium, KiCad)를 사용하여 회로도 및 PCB 레이아웃을 생성합니다.
- 제작 – 베어 PCB(아직 부품 없음)의 소량 배치 제조.
- 방법:
- CNC 밀링 (빠르고 저렴한 프로토타입 제작용)
- 화학 에칭 (DIY 또는 소규모)
- 전문 PCB 제작 (JLCPCB, PCBWay와 같은 회사에서)
- 방법:
- 테스트 – 설계 결함, 신호 무결성 및 열 성능을 확인합니다.
프로토타입 제작의 이유?
✔ 대량 생산 전에 기능 확인
✔ 설계 오류 감지 (예: 단락, 잘못된 풋프린트)
✔ 성능 최적화 (신호 라우팅, 전력 분배)
2. PCB 조립(PCBA)
PCB 조립(PCBA)은 베어 PCB에 전자 부품을 납땜하여 기능적인 보드를 만드는 과정입니다.
PCB 조립 유형:
-
- 쓰루홀 조립(THA) – 리드가 있는 부품을 구멍에 삽입하고 납땜합니다(견고하고 고전력 회로에 사용).
- 표면 실장 조립(SMT/SMD) – 부품을 PCB 패드에 직접 배치합니다(더 빠르고 컴팩트하며 대부분의 최신 전자 제품에 사용).
- 혼합 조립 – SMT와 쓰루홀 부품을 모두 결합합니다.
PCB 조립 과정:
-
- 솔더 페이스트 도포 – 스텐실이 PCB 패드에 솔더 페이스트를 도포합니다.
- 부품 배치 – 픽앤플레이스 기계가 SMD 부품을 배치합니다.
- 리플로우 납땜 – 보드가 오븐을 통과하여 솔더 페이스트를 녹입니다.
- 검사 및 테스트 – 자동 광학 검사(AOI), X-ray(BGA용) 및 기능 테스트.
* 프로토타입 vs. 대량 생산 조립:
| 기능 | 프로토타입 조립 | 대량 생산 조립 |
|---|---|---|
| 볼륨 | 낮음(1-10개) | 높음(100~1000개) |
| 단위당 비용 | 높음(수동 설정) | 낮음(자동화) |
| 처리 시간 | 빠름(며칠) | 느림(몇 주) |
| 유연성 | 수정 용이 | 변경 어려움 |
* 기술매개변수 PCB 조립 능력
|
항목 |
|||||
|
일반 |
특수 |
SMT |
|||
|
조립 L*W) |
길이 및 0201(0.6mm*0.3mm) |
, W≥30mm L＜50mm최대 L≤1200mm , W≤450mm |
L≥1200mm |
최대L≤800mm |
, |
|
T) |
L ＞ 1200mm최대W＞500mm |
두께(최대최소 |
|||
|
T＞2mm |
* |
4 |
mm |
||
|
배송: |
SMT 부품 사양 개요 |
치수 |
|||
|
최소 크기0201(0.6mm*0.3mm) |
01005(0.3mm*0.2mm)최대 크기온라인 SPI, AOI, X-Ray 검사 * |
125 |
200 |
* |
|
|
125 |
QFP,SOP,SOJ (다중 핀) 최소 핀 간격 |
QFP,SOP,SOJ (다중 핀) 최소 핀 간격 |
|||
|
0.4mm |
0.3mm≤피치＜0.4mm |
CSP/ |
|||
|
BGA
|
최소 볼 간격 |
0.5mm |
0.3mm≤피치＜0.5mm |
||
|
DIP 조립 |
PCB사양 |
길이 |
및 |
||
|
너비( L*W) |
최소 L≥50mm |
, W≥30mm L＜50mm최대 L≤1200mm , W≤450mm |
L≥1200mm |
, W≥500mm |
두께( |
|
T) |
최소0.8mm |
T＜0.8mm최대3.5mm |
|||
|
T＞2mm |
* |
DQS 팀의 장점 |
정시 |
||
|
배송: |
자체 PCBA 공장 15,000 ㎡ |
13개의 완전 자동 SMT 라인 4개의 DIP 조립 라인 |
|||
2. 품질 보장:
- IATF, ISO, IPC, UL 표준 온라인 SPI, AOI, X-Ray 검사 제품의 합격률은 99.9%에 달합니다.
-
- 3. 프리미엄
- 서비스:
- 24시간 이내에 문의에 답변
완벽한 애프터 서비스 시스템프로토타입에서 대량 생산까지PCB 프로토타입 및 조립에 대한 자세한 내용을 원하십니까?
-
