x제품 상세 정보
| 레이어 | 12 층 | 소재 | FR4 |
|---|---|---|---|
| 판 두께 | 2.5mm | 표면 마감 | 침지 금 |
| 핀 공간 | 0.25 밀리미터 | 적용 | 전자 제품 |
| 강조하다 | 12층 PCB SMD 조립,OEM PCB SMD 조립,OEM SMT PCB 조립 |
||
제품 설명
전자 PCB 부품 조립 및 SMT 조립
제품 사양
| 속성 | 가치 |
|---|---|
| 레이어 | 12 층 |
| 소재 | FR4 |
| 판 두께 | 2.5mm |
| 표면 마감 | 잠수 금 |
| 핀 공간 | 0.25mm |
| 적용 | 전자 제품 |

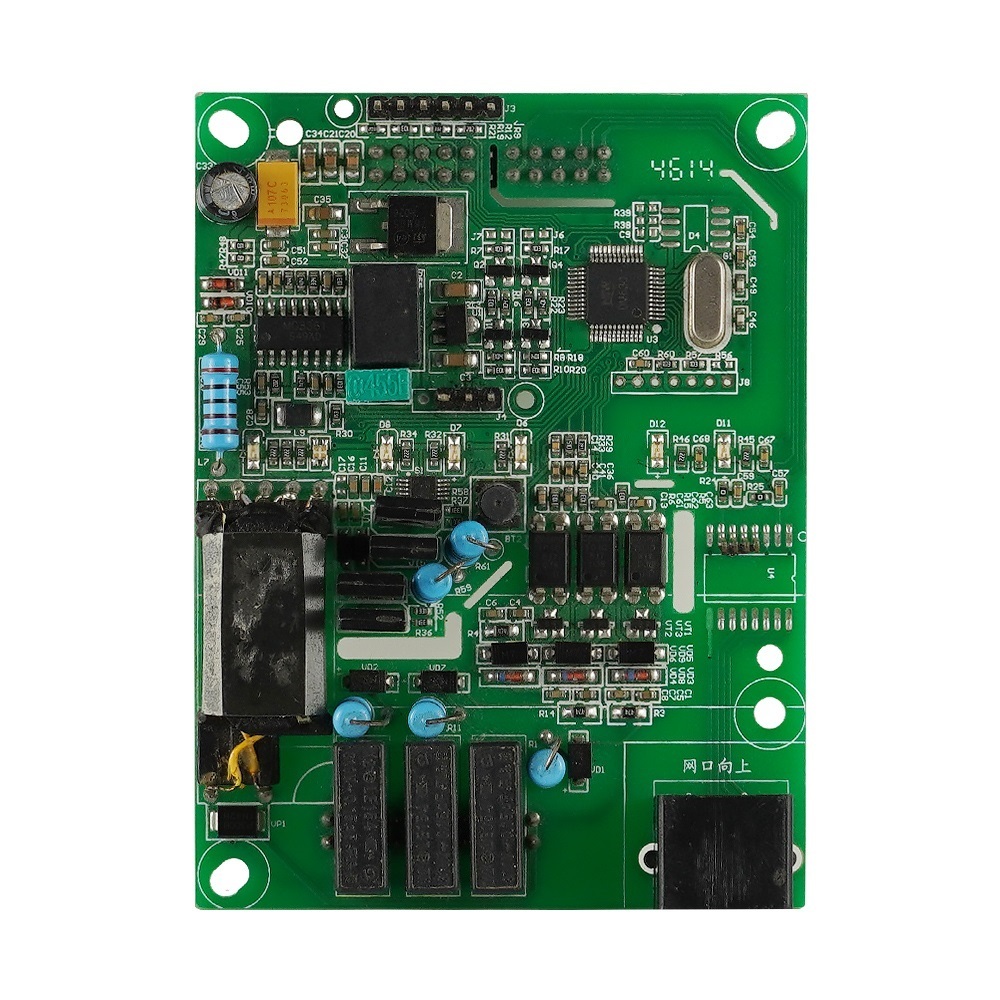

12 층 산업 제어 SMT PCB 조립
Electronics PCB Components Assembly (also called PCBA - Printed Circuit Board Assembly) is the process of mounting and soldering electronic components onto a bare PCB to create a functional circuit board이 과정은 빈 PCB를 스마트 폰, 컴퓨터 또는 IoT 가젯과 같은 작동하는 전자 장치로 변환합니다.
PCB 부품 조립의 주요 단계
1부품 선택 및 조달
- 수동부품 (반항기, 콘덴서, 인덕터)
- 액티브 컴포넌트 (IC, 트랜지스터, 다이오드)
- 전기 기계 부품 (연결기, 스위치, 릴레이)
2PCB 조립 방법
두 가지 주요 조립 기술이 있습니다.
A. 표면 장착 기술 (SMT) 조립
- 구성 요소는 PCB 패드에 직접 배치됩니다.
- 프로세스 단계:
- 용접 페스트 적용 (스텐실 사용)
- 픽 앤 플래시 머신 (자동 부품 배치)
- 리플로우 솔더링 (오븐에서 솔더 페이스트를 녹여)
- 가장 좋은 방법:고밀도, 컴팩트한 디자인 (예를 들어, 스마트폰, 노트북)
B. 구멍을 통한 기술 (THT) 조립
- 부품은 뚫린 구멍에 실린 선이 있습니다.
- 프로세스 단계:
- 부품의 수동/자동 삽입
- 파동 용접 (판을 통해 용접 흐름)
- 가장 좋은 방법:고전력, 내구성 있는 애플리케이션 (예: 산업 장비, 자동차)
C. 혼합 조립 (SMT + THT)
복잡한 디자인을 위해 두 방법을 결합합니다.
PCB 조립 프로세스 흐름
| 발자국 | 설명 |
|---|---|
| 1용접 페이스트 인쇄 | 스텐실 은 PCB 패드 에 용매 페이스트 를 적용 한다 |
| 2. 컴포넌트 배치 | 픽 앤 플래시 머신 위치 SMD 부품 |
| 3. 재공류 용접 | PCB를 가열하여 용접을 녹이고 연결을 형성합니다. |
| 4구멍을 통해 삽입 | THT 부품은 수동/기계로 삽입됩니다. |
| 5물결 용접 (THT) | 판에 THT 구성 요소를 결합 용접 |
| 6검사 및 시험 | AOI (자동 광 검사), X선 (BGA를 위해), 기능 테스트 |
| 7. 컨포머 코팅 (선택) | PCB 를 습기, 먼지, 그리고 부식으로부터 보호 합니다 |
DQS 일렉트로닉 그룹은 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공하는 중국의 대표적인 EMS 회사 중 하나입니다.무료 요금을 받기 위해 Gerber 파일을 보내십시오우리의 이메일:sales@dqspcba.com
기술 매개 변수
| PCB 조립 능력 | ||
|---|---|---|
| 항목 | 정상 | 특별 |
| SMT 조립 | SMT용 PCB (SMT용 PCB) 사양 | |
| 길이와 너비 (L*W) | 최소: L≥3mm, W≥3mm 최대: L≤800mm, W≤460mm |
L<2mm L> 1200mm, W> 500mm |
| 두께 (T) | 가장 얇은: 0.2mm 가장 두께: 4mm |
T<0.1mm T>4.5mm |
| SMT 부품 사양 | 윤곽 차원 최소 크기: 0201 ((0.6mm*0.3mm) 최대 크기: 200 * 125 부품 두께: T≤15mm |
01005 ((0.3mm*0.2mm) 200 * 125 6.5mm |
| QFP,SOP,SOJ (다중 핀) | 핑 공간 최소 0.4mm | 0.3mm≤ Pitch <0.4mm |
| CSP/BGA | 분자공간: 0.5mm | 0.3mm≤Pitch<0.5mm |
| DIP 조립 | PCB 사양 길이와 너비 (L*W) 최소: L≥50mm, W≥30mm 최대: L≤1200mm, W≤450mm 두께 (T) 가장 얇은: 0.8mm 가장 두께: 3.5mm |
L<50mm L≥1200mm, W≥500mm T<0.8mm T>2mm |
응용 분야
PCBA 프로토타입
산업통상자원 PCBA
통신 PCBA
의료용 PCBA
자동차용 PCBA
소비자 전자 PCBA
LED PCBA
보안 PCBA
DQS 팀의 장점
1- 정해진 시간에 배달
- 소유한 PCBA 공장 15,000m2
- 13개의 완전 자동 SMT 라인
- 4 DIP 조립 라인
2품질 보장
- IATF, ISO, IPC, UL 표준
- 온라인 SPI, AOI, 엑스레이 검사
- 제품의 합격률은 99.9%에 달합니다.
3프리미엄 서비스
- 24시간 답변
- 완벽한 판매 후 서비스 시스템
- 프로토타입에서 대량 생산
