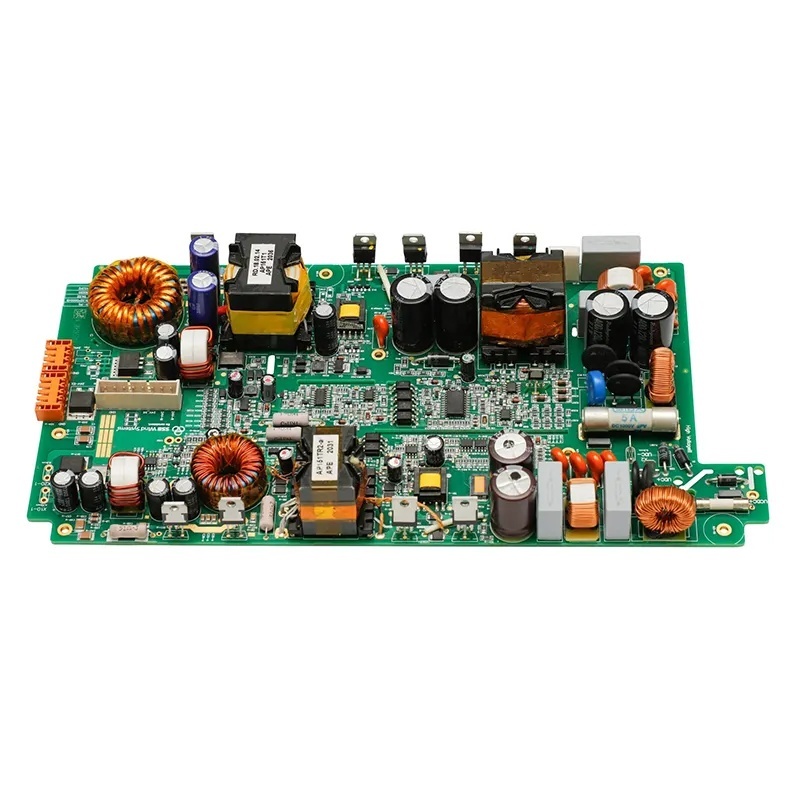

드라이버 CEM-1 구멍을 통해 쌍면 PCB 보드 조립 OEM

원래 장소	중국
인증	ISO, UL, IPC, Reach
최소 주문 수량	1
가격	Contact us
배달 시간	5-30 일
지불 조건	T/T

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

제품 상세 정보

레이어	20layer	소재	FR4
판 두께	0.2-10mm	표면 마감	ENIG
핀 공간	0.25 밀리미터	애플리케이션	드라이버
강조하다	CEM-1 쌍면 PCB 보드 , 드라이버 쌍면 PCB 보드 , OEM 원자 1 PCB

메시지를 남겨주세요

제품 설명

드라이버 스루 홀 PCB 조립

13개의 완전 자동 SMT 라인 스루 홀 조립 서비스란?

스루 홀 조립 서비스는 전자 부품의 리드를 드릴 구멍을 통해 인쇄 회로 기판(PCB)에 장착하고 반대편 패드에 납땜하는 과정을 포함합니다. 이 방법은 가장 오래되고 신뢰할 수 있는 PCB 조립 기술 중 하나이며, 강한 기계적 결합 또는 고전력 응용 분야가 필요한 부품에 자주 사용됩니다.

* BGA의 주요 특징 조립 서비스:

1. 구성 요소 유형

- 전통적인 스루 홀 구성 요소: 저항기, 커패시터, 커넥터, 변압기 및 대형 IC.
- 혼합 기술: 일부 PCB는 유연성을 위해 스루 홀(THT) 및 표면 실장(SMT) 구성 요소를 결합합니다.

2. 조립 공정

- 수동 또는 자동 삽입:
  - 수동: 프로토타입 또는 소량 생산에 사용됩니다.
  - 자동(AI/자동 삽입): 대량 생산을 위해 고속 기계가 부품을 배치합니다.
- 웨이브 솔더링:
  - PCB가 용융 솔더 파도를 통과하여 모든 스루 홀 리드를 한 번에 결합합니다.
- 수동 솔더링(재작업/수리용):
  - 섬세한 부품 또는 조립 후 수리에 사용됩니다.

3. 스루 홀 조립의 장점

- 강한 기계적 결합: 높은 스트레스 환경(예: 자동차, 항공 우주)에 이상적입니다.
- 더 나은 방열: 고전력 부품(예: 전원 공급 장치)에 적합합니다.
- 더 쉬운 프로토타입 제작 및 수리: 구성 요소는 SMD보다 교체하기 쉽습니다.

4. 과제

- SMT보다 느리고 더 비쌈: 드릴링 및 솔더링 단계로 인해.
- 더 큰 설치 공간: 초소형 디자인에는 적합하지 않습니다.

* 스루 홀 vs. 표면 실장(SMT) 조립:

특징	스루 홀 조립(THT)	표면 실장 조립(SMT)
솔더링 방법	웨이브 솔더링 또는 수동 솔더링	리플로우 솔더링
구성 요소 크기	더 크고 부피가 큼	더 작고 가벼움
PCB 공간 사용	드릴 구멍 필요	구멍 필요 없음(공간 절약)
강도	높은 기계적 안정성	덜 견고함(접착되지 않는 한)
비용 및 속도	느리고, 더 높은 비용	더 빠르고, 더 비용 효율적
최적의 용도	고전력, 고신뢰성 응용 분야	고밀도, 소형 디자인

DQS Electronic Group은 중국의 선도적인 EMS 회사 중 하나이며, PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 무료 견적을 받으려면 Gerber 파일을 보내주세요. 이메일: sales@dqspcba.com

13개의 완전 자동 SMT 라인 기술매개변수 PCB 조립 능력

항목
일반				특수	SMT
조립 너비(L*	길이 및 최소 크기	L≥50mm , W≥30mmL＜50mm 최대 L≤1200mm	, W≤450mm	최대L≤800mm	,
		L≥50mm , W≥30mmL＜50mm 최대 L≤1200mm	두께(	L ＞ 1200mmT＜0.8mmW＞500mm	두께(T＜0.8mm가장 얇음
		3.5mm	T＞2mm	4	mm
		3.5mm	분야	SMT 구성 요소 사양 윤곽	D
	치수최소 크기	0201(0.6mm0.3mm)01005(0.3mm0.2mm) 2. 200	*	125	200
			*	6.5mm＜T≤15mm QFP,SOP,SOJ (다중 핀)	6.5mm＜T≤15mm QFP,SOP,SOJ (다중 핀)
			최소 핀 간격	0.4mm	0.3mm≤피치＜0.4mm
		CSP/ BGA		최소 볼 간격	0.5mm
		0.3mm≤피치＜0.5mm DIP	조립PCB	사양	길이
및 너비(L*	W) 최소	L≥50mm , W≥30mmL＜50mm 최대 L≤1200mm	, W≤450mm	L≥1200mm,	W≥500mm
		L≥50mm , W≥30mmL＜50mm 최대 L≤1200mm	두께(	T)가장 얇음	0.8mmT＜0.8mm가장 두꺼움
		3.5mm	T＞2mm	*	응용
		3.5mm	분야	PCBA 프로토타입	산업 제어 PCBA통신 PCBA

13개의 완전 자동 SMT 라인 자동차 PCBA소비자 전자 PCBA


LED PCBA	보안 PCBA	*	DQS 팀의 장점

정시	D	elivery:	자체 PCBA 공장 15,000 ㎡

13개의 완전 자동 SMT 라인 4개의 DIP 조립 라인

2. Q

- uality 보장:
- IATF, ISO, IPC, UL 표준
- 온라인 SPI, AOI, X-Ray 검사

제품의 합격률은 99.9%에 도달합니다. 3. 프리미엄 Service:

- 24시간 이내에 문의에 답변
- 완벽한 애프터 서비스 시스템
- 프로토타입에서 대량 생산까지
