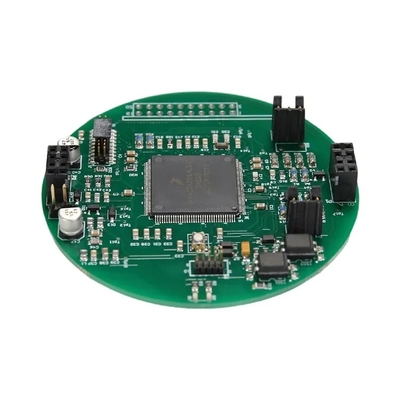

8 계층 스마트 전자 구멍 PCB 조립 Ru 94v 0 회로 보드 사용자 정의
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 8 층 | 소재 | FR4 |
|---|---|---|---|
| 판 두께 | 0.2-10mm | 표면 마감 | Enig/Immersion Gold |
| 핀 공간 | 0.25 밀리미터 | 적용 | 스마트 전자 |
| 강조하다 | 8 구멍 을 뚫고 층 을 조립 하는 것,94v 0 구멍 조립을 통해,커스텀 ru 94v 0 회로판 |
||
제품 설명
8 계층 스마트 전자 구멍 PCB 조립
*뚫고 가는 대회 서비스 는 무엇 입니까?
Through-Hole Assembly Services involve the process of mounting electronic components onto a printed circuit board (PCB) by inserting their leads through drilled holes and soldering them to pads on the opposite side이 방법은 PCB 조립 기술 중 가장 오래되고 가장 신뢰할 수있는 방법 중 하나입니다. 종종 강한 기계 결합 또는 고 전력 응용 프로그램을 필요로하는 구성 요소에 사용됩니다.
* BGA의 주요 특징어셈블리 서비스
- 네
1부품 유형
-
- 전통적인 구멍 구성 요소: 저항, 콘덴시터, 커넥터, 트랜스포머 및 큰 IC.
- 혼합 기술: 일부 PCB는 유연성을 위해 구멍 (THT) 및 표면 장착 (SMT) 구성 요소를 결합합니다.
2. 조립 과정
-
- 수동 또는 자동 삽입:
- 설명서: 프로토타입 또는 소량 생산에 사용됩니다.
- 자동화 (AI/Auto-Insertion): 고속 기계는 대량 생산을 위한 부품들을 배치한다.
- 파동 용접:
- PCB는 녹은 용접 물결을 통과하여 모든 구멍을 동시에 연결합니다.
- 수동 용접 (재작/수리용)
- 섬세한 부품이나 조립 후 고치는 데 사용됩니다.
- 수동 또는 자동 삽입:
3뚫린 구멍의 장점
-
- 강한 기계 결합: 고 스트레스 환경 (예를 들어, 자동차, 항공우주) 에 이상적입니다.
- 더 나은 열 분산: 고 전력 부품 (예를 들어, 전원 공급 장치) 에 적합합니다.
- 더 쉬운 프로토타입 제작 및 수리: 부품은 SMD보다 쉽게 교체됩니다.
4. 도전
-
- SMT보다 느리고 더 비싸기 때문에 드릴링 및 용접 단계입니다.
- 더 큰 발자국: 초 컴팩트 설계에 이상적이지 않습니다.
- 네*뚫린 구멍 대 표면 장착 (SMT) 조립:
DQS 전자 그룹은 중국의 선도적인 EMS 회사 중 하나입니다, 우리는 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 환영 무료 인용을 얻기 위해 우리에게 Gerber 파일을 보내십시오.우리의 이메일:sales@dqspcba.com
*기술니칼 파라미터
|
PCB 조립 능력 |
|||||
|
항목 |
정상 |
특별 |
|||
|
SMT A모두들 |
PCB (SMT용) 스펙제정 |
길이 그리고너비 L* W) |
최소 |
L≥3mm, W≥3mm |
L<2mm |
|
최대 |
L≤800mm,W≤460mm |
L > 1200mm,W> 500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.2mm |
T<0.1mm |
||
|
가장 두꺼운 |
4 mm |
T>4.5mm |
|||
|
SMT 부품 사양제정 |
오정렬D임센션 |
최소 크기 |
0201 ((0.6mm*0.3mm) |
01005 ((0.3mm*0.2mm) |
|
|
최대 크기 |
200 * 125 |
200 * 125 |
|||
|
부품 두께 |
T≤15mm |
6.5mm |
|||
|
QFP,SOP,SOJ (다중 핀) |
핀 공간 미니 |
00.4mm |
0.3mm≤ Pitch <0.4mm |
||
|
CSP/ BGA |
분자공간 |
0.5mm |
0.3mm≤Pitch<0.5mm |
||
|
DIP A모두들 |
PCB 사양 |
길이 그리고너비 L* W) |
최소 |
L≥50mm, W≥30mm |
L<50mm |
|
최대 |
L≤1200mm, W≤450mm |
L≥1200mm,W≥500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.8mm |
T<0.8mm |
||
|
가장 두꺼운 |
3.5mm |
T>2mm |
|||
*적용필드
 |
|
|
|
|
|
|
|
*DQS 팀의 장점
- 정해진 시간에D유출:
-
- 소유한 PCBA 공장 15,000m2
- 13개의 완전 자동 SMT 라인
- 4 DIP 조립 라인
2.Q품질 보장:
-
- IATF, ISO, IPC, UL 표준
- 온라인 SPI, AOI, 엑스레이 검사
- 제품의 합격률은 99.9%에 달합니다.
3프리미엄S서비스:
-
- 24시간 답변
- 완벽한 판매 후 서비스 시스템
- 프로토타입에서 대량 생산
