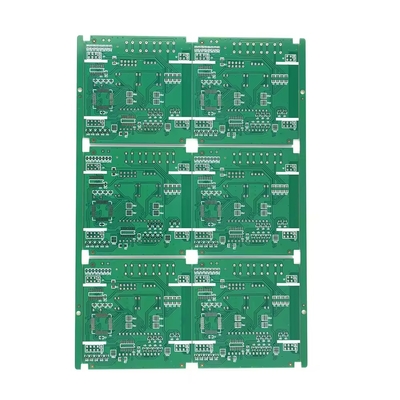

침수 금속 고속 프로토타입 PCB 제작 단층 0.5mm-10.0mm

Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x레이어 | 1-108 층 | 소재 | FR4 |
---|---|---|---|
두께 | 0.5-10.0mm | 민. 선 폭 / 공간 | 0.1/0.1mm |
구리 두께 | 0.5-15oz | 표면 처리 | 침지 금 |
적용 | 전자적입니다 | 인증서 | UL & IPC 표준 및 ISO |
강조하다 | 침수 금속 프로토타입 PCB 제작,0.5mm 프로토타입 PCB 제작,10.0mm 고속 PCB 제작 |
프로토타입 및 대량 생산을 위한 단면 PCB 보드
DQS 팀의 장점단면 PCB 보드란?
단면 PCB(단면 인쇄 회로 기판)는 가장 간단한 유형의 인쇄 회로 기판으로, 비전도성 기판(일반적으로 FR4)에 적층된 단 하나의 전도성 구리층으로 구성됩니다.
주요 특징:
✔ 1개의 전도성 레이어 – 모든 구성 요소와 트레이스는 보드의 한 면에 있습니다.
✔ 단순한 설계 – 복잡성이 낮은 회로에 적합합니다.
✔ 비용 효율적 – 다층 PCB보다 제조 비용이 저렴합니다.
✔ 제작 용이 – 레이어가 적어 생산 속도가 빠릅니다.
* 단면 PCB의 구조:
-
- 기판(베이스 재료) – 일반적으로 FR4, 유리 섬유 또는 페놀 수지.
- 구리 레이어 – 전도성 트레이스를 위한 얇은 구리 호일(일반적으로 1 oz/ft²).
- 솔더 마스크 – 단락을 방지하기 위한 보호 코팅(일반적으로 녹색).
- 실크스크린 – 구성 요소 배치를 위한 인쇄된 레이블.
* 단면 PCB의 장점:
✅ 저렴한 비용 – 재료가 적고 제조가 간단합니다.
✅ 설계 및 수리가 용이 – 복잡한 라우팅이나 비아가 없습니다.
✅ 빠른 생산 – 빠른 프로토타입 제작에 적합합니다.
✅ 단순한 회로에 대한 신뢰성 – 기본적인 전자 제품에 적합합니다.
DQS 팀의 장점기술매개변수항목
사양 |
레이어 |
1~64 |
보드 두께 |
0.1mm-7.0mm |
재료 |
FR-4 |
,IATF16949,IATF16949,IATF16949,IATF16949최대 패널 크기 |
32"×48"(800mm×1200mm) |
최소 홀 크기 |
0.075mm |
최소 선 폭 |
3mil(0.075mm) |
표면 마감 |
OSP |
,IATF16949,IATF16949,IATF16949구리 두께 |
0.5-7.0OZ |
솔더마스크 |
녹색/노란색/검정색/흰색/빨간색/파란색 |
실크스크린 |
빨간색/노란색/검정색/흰색 |
최소 PAD |
5mil(0.13mm) |
내부 패키지 |
진공 |
외부 패키지 |
판지 |
윤곽 허용 오차 |
±0.75mm |
홀 허용 오차 |
PTH |
:±0.025:±0.025인증서 |
UL |
,IATF16949,IATF16949,IATF16949특수 요청 |
블라인드 홀+골드 핑거 |
+ BGA재료 공급업체 |
Shengyi, KB, Nanya, ITEQ 등. |
* |
