x레이어 | 1-108 층 | 소재 | FR4 |
---|---|---|---|
두께 | 0.5-10.0mm | 민. 선 폭 / 공간 | 0.1/0.1mm |
구리 두께 | 0.5-15oz | 표면 처리 | 침지 금 |
적용 | 전자적입니다 | 인증서 | UL & IPC 표준 및 ISO |
강조하다 | FR4 PCB 프로토타입 보드,대량 생산 PCB 프로토타입 보드,2층 PCB 대량 생산 |

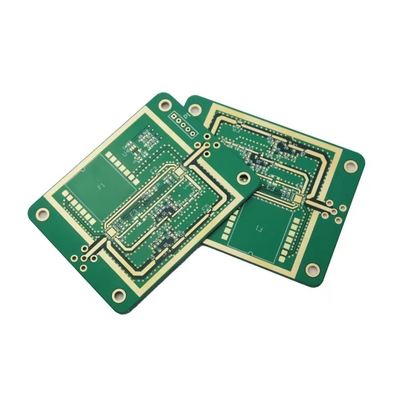

프로토타입 및 대량 생산을 위한 2층 PCB 보드
* 2층(양면) PCB란 무엇인가??
2층 PCB(양면 PCB)는 두 개의 전도성 구리층(상단과 하단)을 비아(도금된 구멍)로 연결한 인쇄 회로 기판입니다. 단층 PCB보다 라우팅 유연성이 뛰어나면서도 중간 복잡성 설계를 위한 비용 효율성을 유지합니다.
주요 특징:
✓ 2개의 전도성 레이어 – 보드 양쪽에 구리 배선.
✓ 비아를 통한 상호 연결 – 도금된 구멍은 레이어 간의 전기적 연결을 허용합니다.
✓ 더 나은 라우팅 공간 – 단층 PCB보다 유연성이 뛰어납니다.
✓ 적절한 비용 – 다층 PCB보다 저렴하지만 단층 PCB보다 비쌉니다.
* 2층 PCB의 구조:
-
- 기판(기본 재료) – 일반적으로 FR4(유리 섬유 에폭시).
- 상단 구리 레이어 – 트레이스와 구성 요소 포함.
- 하단 구리 레이어 – 추가 라우팅 공간.
- 솔더 마스크 – 단락을 방지하는 보호 코팅(일반적으로 녹색).
- 실크스크린 – 구성 요소 배치를 위한 인쇄된 레이블.
- 비아 – 상단 및 하단 레이어를 연결하는 도금된 구멍.
* 2층 PCB의 장점:
✓ 더 많은 라우팅 공간 – 중간 정도의 복잡한 회로에 적합합니다.
✓ 향상된 신호 무결성 – 접지면은 노이즈를 줄입니다(적절하게 설계된 경우).
✓ 중간 범위 설계에 비용 효율적 – 성능과 경제성을 균형 있게 유지합니다.
✓ 널리 사용됨 – 많은 소비자 및 산업 응용 분야에 적합합니다.
DQS 팀의 장점기술매개변수항목
사양 |
레이어 |
1~64 |
보드 두께 |
0.1mm-7.0mm |
재료 |
FR-4 |
,IATF16949,IATF16949,IATF16949,IATF16949최대 패널 크기 |
32"×48"(800mm×1200mm) |
최소 구멍 크기 |
0.075mm |
최소 선 폭 |
3mil(0.075mm) |
표면 마감 |
OSP |
,IATF16949,IATF16949,IATF16949구리 두께 |
0.5-7.0OZ |
솔더마스크 |
녹색/노란색/검정색/흰색/빨간색/파란색 |
실크스크린 |
빨간색/노란색/검정색/흰색 |
최소 PAD |
5mil(0.13mm) |
내부 패키지 |
진공 |
외부 패키지 |
판지 |
윤곽 허용 오차 |
±0.75mm |
구멍 허용 오차 |
PTH |
:±0.025:±0.025인증서 |
UL |
,IATF16949,IATF16949,IATF16949특수 요청 |
블라인드 홀+골드 핑거 |
+ BGA재료 공급업체 |
Shengyi, KB, Nanya, ITEQ 등. |
* |
