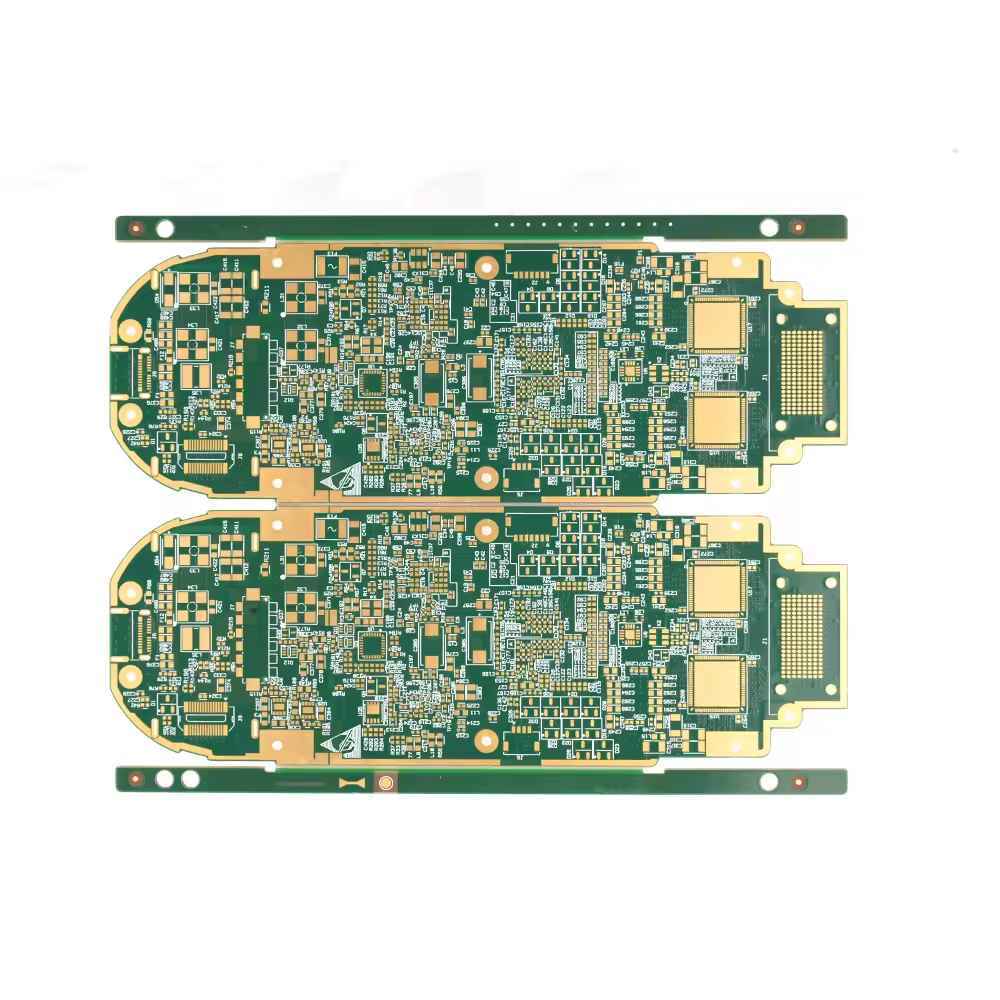

고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용

최소 주문 수량 1
가격 Send us Gerber file for free quotation
지불 조건 T/T

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
레이어 1-108 층 원료 FR4
두께 0.5-10mm 구리 두께 0.5-15oz
보드 사이즈 맞춤형 민. 선 폭 / 공간 0.10/0.10mm
표면 처리 Enig/Immersion Gold 인증서 UL, IATF16949, ISO & Reach
강조하다

FR4 PCB 보드 제작

,

충전기 pcb 보드 제작

,

Fr4 pcb 제작 어셈블리

메시지를 남겨주세요
제품 설명

무선 충전기에 대한 고 정밀 PCB 제조 조립





*PCB 제조란 무엇인가요?



PCB 제조 (또는 PCB 제조) 는 회로 보드 디자인 (일반적으로 게르버 파일로 제공) 을 물리적 인쇄 회로 보드 (PCB) 로 변환하는 과정이다.여러 단계가 포함됩니다.구리 층을 새겨서 구멍을 뚫고 보호 코팅을 적용하여 부품 조립에 준비가 된 맨 PCB를 생성합니다.



고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 0 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 1 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 2





* PCB 제조의 핵심 단계:



1디자인 및 파일 준비

    • 프로세스는 PCB 설계 파일 (Gerber, 드릴 파일, BOM) 으로 시작합니다.
    • 엔지니어들은 설계의 제조성을 확인합니다 (DFM 검사).

2. 구리 접착 래미네이트에 디자인을 인쇄

    • 광감각 필름은 구리 접착판 (일반적으로 FR4) 에 적용됩니다.
    • PCB 레이아웃은 자외선으로 인쇄되어 회로 패턴을 전송합니다.

3. 구리 에 새기

    • 보드는 화학적으로 새겨집니다 (산 목욕) 원치 않는 구리를 제거하기 위해 원하는 흔적을 남깁니다.

4. 구멍 뚫기

    • 정밀 CNC 기계는 비아 (플래티드 홀) 및 부품 유도에 대한 구멍을 뚫습니다.
    • 레이저 파장은 HDI (고밀도 상호 연결) PCB의 마이크로 비아에 사용됩니다.

5. 플래팅 및 구리 퇴적

    • 전자기 접착은 뚫린 구멍에 얇은 구리 층을 추가하여 층들 사이의 전기 연결을 만듭니다.
    • 추가 코팅 (예를 들어, ENIG, HASL, OSP) 은 용접성을 위해 적용 될 수 있습니다.

6. 솔더 마스크와 실크 스크린 적용

    • 단회로를 방지하기 위해 솔더 마스크 (일반적으로 녹색) 가 추가됩니다.
    • 실크스크린은 부품 라벨 ( 텍스트, 로고) 을 인쇄합니다.

7. 표면 마무리 적용

    • 일반적인 마무리:
      • HASL (핫 에어 솔더 레벨링)
      • ENIG (Electroless Nickel Immersion Gold) 평평한 표면, 얇은 피치 부품에 적합합니다.
      • OSP (Organic Solderability Preservative) 단순하지만 내구성이 떨어집니다.

8. 전기 시험 및 품질 관리

    • 자동 광학 검사 (AOI) 결함 검사
    • 비행 탐사선 테스트 또는 손톱 침대 테스트는 전기 연결을 확인합니다.

9. 최종 절단 및 포장

    • PCB 패널은 개별 보드에 연결됩니다.
    • 보드는 검사되고 PCB 조립 (PCBA) 에 배송됩니다.





* PCB 제조의 종류:



종류 설명 일반적인 용도
- 네단층 PCB- 네 선도층이 하나뿐이죠. 간단한 전자제품 (LED, 계산기)
- 네이중층 PCB- 네 양쪽 모두 구리 소비자 전자제품, 전원 공급 장치
- 네다층 PCB4층 이상) 여러 개의 전도층이 있습니다. 스마트폰, 서버, 의료기기
- 네유연 PCB- 네 굽힐 수 있는 재료 (폴리마이드) 로 만들어집니다. 웨어러블 기기, 항공기, 접이식 기기
- 네딱딱한 플렉스 PCB- 네 딱딱하고 유연한 부분을 결합합니다. 군사용, 의료용 임플란트
- 네HDI PCB- 네 고밀도 상호 연결 (microvias) 5G, 사물인터넷, 콤팩트 전자제품





*기술니칼 파라미터



항목

사양

래어

1~64

판 두께

00.1mm-10.0mm

소재

FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스

최대 패널 크기

32인치 × 48인치 800mm × 1200mm

구멍 크기

00.075mm

최소 선 너비

3밀리 (0.075mm)

표면 마감

OSP,HASL,금/니켈/Ag,전기 금

구리 두께

0.5-7.0OZ

솔더마스크

녹색/노란색/검은/백색/붉은/나색

실크 스크린

빨간색/노란색/검은색/백색

미니 PAD

5mm (0.13mm)

인터 패키지

진공

외부 패키지

도표 허용

±0.75mm

구멍 허용량

PTH:±0.05 NPTH:±0.025

인증서

UL,ISO 9001,ISO14001,IATF16949

특별 요청

실종된 구멍+금 손가락  + BGA

물질 공급자

 쉐냐, KB, 나냐, ITEQ 등등




*PCB 단점 솔루션



고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 3 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 4 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 5 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 알루미늄 PCB
고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 7 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 8 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 9 고정밀 Fr4 PCB 보드 제작 어셈블리 무선 충전기용 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB






*DQS 팀의 장점
  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간 답변
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
