x제품 상세 정보
| 레이어 | 6L | 민. 성분 사이즈 | 0201 |
|---|---|---|---|
| 판 두께 | 20.0mm | 표면 마감 | ENIG |
| 핀 공간 | 00.1mm | 적용 | 자동차 |
| 강조하다 | 간섭 방지 자동차 PCBA,RF 자동차 PCBA,다층 RF PCB 제조 |
||
제품 설명

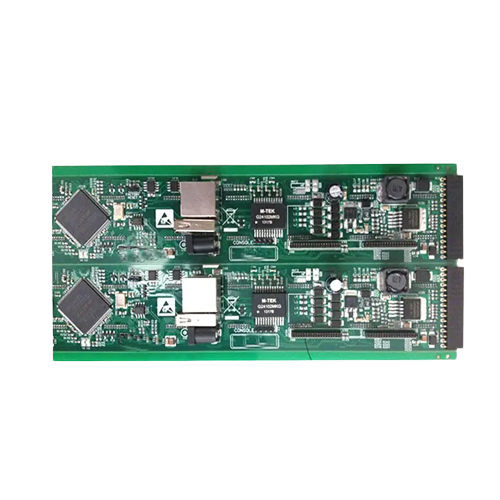

첨단 운전자 보조 시스템을 위한 고성능 자동차 PCBA
* 자동차 PCBA는 무엇입니까?
자동차 PCBA는 자동차 전자 시스템의 핵심입니다. 자동차의 다양한 시스템에서 사용되는 완전한 회로를 형성하기 위해 PCB에 전자 구성 요소를 고정합니다.
* 자동차 PCBA의 특징:
- 높은 신뢰성: 장기 안정적인 운영을 보장하기 위해 -40 °C ~ 125 °C 온도, 진동, 습도 등 자동차의 혹독한 환경에 적응합니다. 엔진 제어 장치 (ECU) PCBA와 마찬가지로,복잡한 작업 조건에서 엔진 연료 주입, 발화 시점 및 기타 주요 매개 변수를 정확하게 제어해야 합니다.
- 강력한 반 간섭: 자동차 내부의 복잡한 전자기 간섭에 저항하고 안정적인 신호 전송을 보장 할 수 있습니다.PCBA는 센서 사이의 신호가, 컨트롤러 등이 정확합니다.
- 소형화와 고성능: 자동차 전자 시스템에서 소형화와 지능에 대한 요구를 충족시키고 동시에 높은 컴퓨팅 능력을 갖추기 위해높은 데이터 처리 속도 및 기타 성능자율주행 및 다른 기능을 지원하기 위해
*자동차용 PCB 조립체의 종류:
| 신청서 | PCB 요구 사항 | 예제 |
|---|---|---|
| 엔진 제어 장치 (ECU) | 고온 저항성, EMI 보호 | 연료 주입, 발화 시점 |
| 인포테인먼트 시스템 | 고속 신호 무결성, 다층 | 터치 스크린, GPS, 블루투스 |
| ADAS (래더/리더) | RF/마이크로파 PCB, 저손실 물질 | 충돌 방지, 적응 크루즈 컨트롤 |
| EV 배터리 관리 (BMS) | 고전류 PCB, 열 관리 | 셀 밸런싱, 충전 모니터링 |
| LED 조명 | 열 분산용 알루미늄 PCB | 헤드라이트, 실내 조명 |
* DQS의 PCB 조립 능력
|
항목 |
정상 |
특별 |
|||
|
SMT A모두들 |
PCB (SMT용) 스펙제정 |
길이 그리고너비 L* W) |
최소 |
L≥3mm, W≥3mm |
L<2mm |
|
최대 |
L≤800mm,W≤460mm |
L > 1200mm,W> 500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.2mm |
T<0.1mm |
||
|
가장 두꺼운 |
4 mm |
T>4.5mm |
|||
|
SMT 부품 사양제정 |
오정렬D임센션 |
최소 크기 |
0201 ((0.6mm*0.3mm) |
01005 ((0.3mm*0.2mm) |
|
|
최대 크기 |
200 * 125 |
200 * 125 |
|||
|
부품 두께 |
T≤15mm |
6.5mm |
|||
|
QFP,SOP,SOJ (다중 핀) |
핀 공간 미니 |
00.4mm |
0.3mm≤ Pitch <0.4mm |
||
|
CSP/ BGA |
분자공간 |
0.5mm |
0.3mm≤Pitch<0.5mm |
||
|
DIP A모두들 |
PCB 사양 |
길이 그리고너비 L* W) |
최소 |
L≥50mm, W≥30mm |
L<50mm |
|
최대 |
L≤1200mm, W≤450mm |
L≥1200mm,W≥500mm |
|||
|
두께 (( T) |
가장 얇은 |
00.8mm |
T<0.8mm |
||
|
가장 두꺼운 |
3.5mm |
T>2mm |
|||
