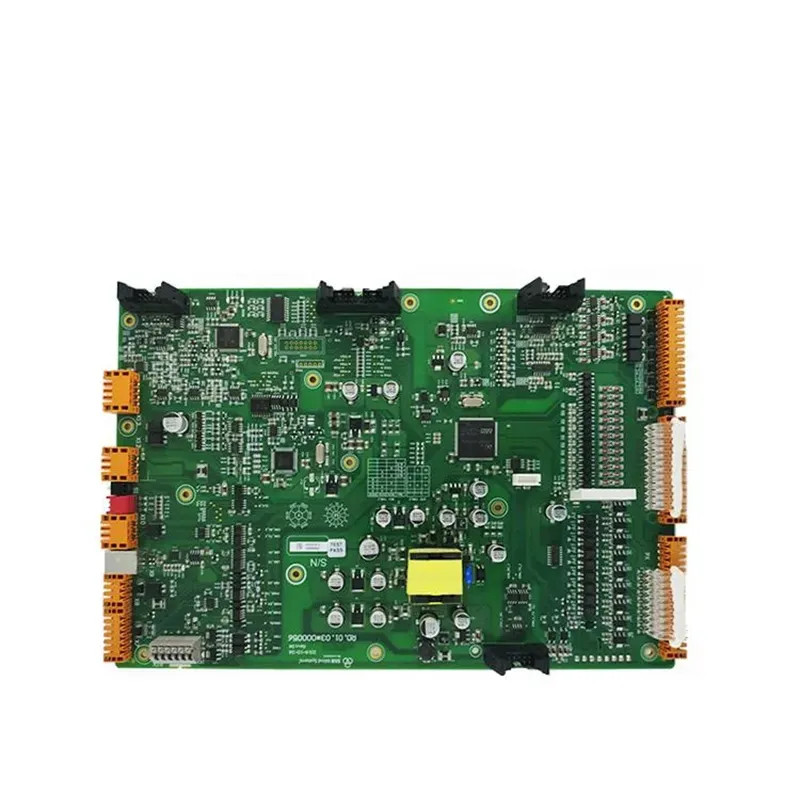

사용자 정의 ENIG SMT 통신 PCB 조립 회로 보드 1OZ 1.6mm

맞춤형 통신 PCB 조립: 고속 통신 장비에 완벽한 매치

13개의 완전 자동 SMT 라인 통신 PCB 조립이란?

통신 PCB 조립은 다음과 같은 통신 장비를 위해 특별히 설계된 인쇄 회로 기판(PCB)의 제조 및 조립을 의미합니다.

• 5G/4G 기지국
• 광섬유 네트워킹 장치
• 위성 통신 시스템
• 라우터, 스위치 및 모뎀
• RF(무선 주파수) 및 마이크로파 시스템

이러한 PCB는 빠른 데이터 전송, 낮은 대기 시간 및 가혹한 작동 환경을 처리하기 위해 고주파 성능, 신호 무결성 및 신뢰성이 필요합니다.

13개의 완전 자동 SMT 라인 통신 PCB의 특징:

1. 고주파 재료

• • GHz 주파수에서 신호 저하를 최소화하기 위해 저손실 라미네이트(예: Rogers, Teflon 또는 Isola)를 사용합니다.
  • 신호 반사를 방지하기 위한 제어 임피던스 트레이스.

2. 다층 및 HDI(고밀도 상호 연결) 설계

• • 복잡한 라우팅을 위한 8개 이상의 레이어.
  • 소형, 고속 설계를 위한 마이크로비아 및 블라인드/매립 비아.

3. RF 및 마이크로파 구성 요소

• • 안테나, 증폭기, 필터 및 MMIC(모놀리식 마이크로파 IC).
  • 전자기 간섭(EMI)을 줄이기 위한 차폐.

4. 열 관리

• • 고전력 구성 요소의 열을 발산하기 위한 금속 코어 PCB(예: 알루미늄), 방열판 또는 열 비아.

5. 엄격한 규정 준수 표준

• • • IPC-A-600, IPC-6012(신뢰성).
    • RoHS, REACH(환경 안전).
    • FCC, CE, ITU-T(통신 규정).

13개의 완전 자동 SMT 라인 통신 PCB의 응용 분야:

• 5G 인프라(Massive MIMO, mmWave 안테나)
• 광 트랜시버(100G/400G 데이터 속도)
• 위성 통신(저궤도(LEO) 시스템)
• IoT 및 스마트 장치(NB-IoT, LTE-M 모듈)

13개의 완전 자동 SMT 라인 기술 매개변수PCB 조립 능력항목



13개의 완전 자동 SMT 라인 소비자 전자 PCBA



LED PCBA	보안 PCBA	*	DQS 팀의 장점
정시	D	elivery:	자체 PCBA 공장 15,000 ㎡
