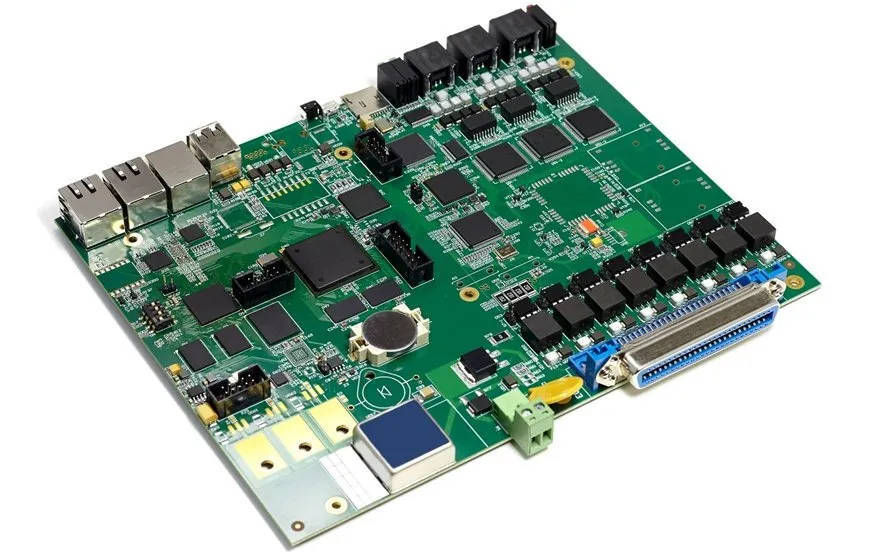

맞춤형 인쇄 SMD 회로 기판 PCB 어셈블리, 5G 인프라용 저지연

낮은 지연 통신 통신 5G 인프라를 위한 PCB 조립

*전기통신 PCB 조립은 뭐죠?

통신 PCB 조립은 통신 장비에 특별히 설계된 인쇄 회로 보드 (PCB) 의 제조 및 조립을 의미합니다.

• 5G/4G 기지국
• 광섬유 네트워크 장치
• 위성 통신 시스템
• 라우터, 스위치, 모덤
• RF (라디오 주파수) 및 마이크로파 시스템

이러한 PCB는 빠른 데이터 전송, 낮은 지연시간 및 혹독한 운영 환경을 처리하기 위해 고주파 성능, 신호 무결성 및 신뢰성을 요구합니다.

*통신 PCB의 특징:

1고주파 물질

• • 저손실 라미네이트 (예: 로저스, 테플론, 또는 이솔라) 를 사용하여 GHz 주파수에서 신호 저하를 최소화하십시오.
  • 신호 반사를 방지하기 위해 제어된 임피던스 추적

2다층 및 HDI (고밀도 상호 연결) 설계

• • 복잡한 라우팅을 위한 8층 이상의 레이어
  • 마이크로 비아와 콤팩트하고 빠른 설계에 대한 맹인 / 묻힌 비아.

3RF 및 마이크로 웨브 부품

• • 안테나, 증폭기, 필터 및 MMIC (모노리틱 마이크로 웨이브 IC)
  • 전기 자기 간섭 (EMI) 을 줄이기 위한 보호 장치

4.열 관리

• • 금속 핵 PCB (예를 들어 알루미늄) 또는 열 방조기 또는 고전력 부품의 열을 분산시키는 열 통로.

- 네5.엄격한 준수 기준

• • • IPC-A-600, IPC-6012 (신뢰를 위해)
    • RoHS, REACH (환경 안전)
    • FCC, CE, ITU-T (텔레콤 규정)

*전기통신 PCB 조립의 공정 특성

1. 엄격 한 부품 선택

• • 고주파 저손실 물질 (PTFE 기판 PCB와 같이) 과 고온 내성 칩 (근무 온도 -40°C~125°C) 을 우선적으로 사용해야 한다.
  • RF 부품은 고정밀 임피던스 제어 (예: 50Ω 매칭) 를 지원해야 한다.

2고 정밀 제조 요구 사항:

• • SMT 패치 정확도는 작은 구성 요소 (예를 들어 01005 패키지 저항) 의 정확한 배치를 보장하기 위해 ±0.025mm (평범 PCBA의 ±0.05mm) 에 도달해야합니다.
  • 고밀도 상호 연결 (HDI) 회로 보드를 달성하기 위해 레이저 뚫기 및 마이크로 홀 가전화 기술.

*기술니칼 파라미터



*PCBA 단점 솔루션
